Processo di ricostruzione avanzato
Il processo di ricostruzione è stato migliorato per eseguire un'unione booleana sui corpi inclusi nell'ottimizzazione.
Posizione nell'interfaccia utente: fate clic su > .
Release: Creo Parametric 7.0.2.0
Qual è il vantaggio di questo miglioramento?

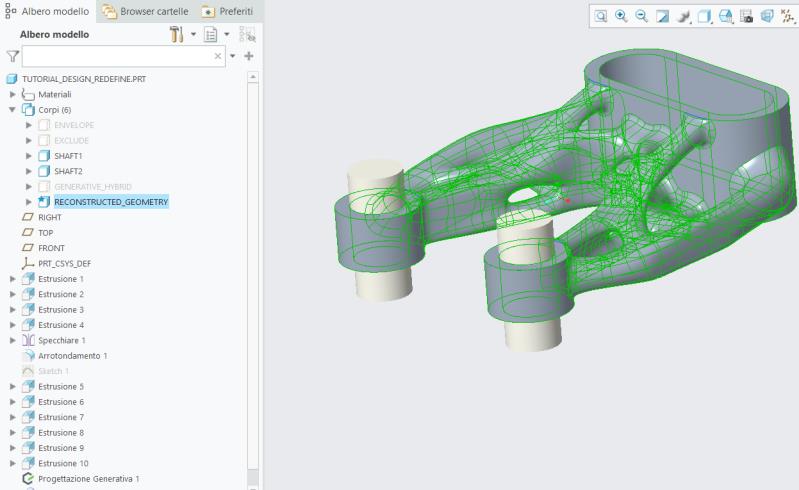

Durante la generazione dei risultati e l'output della geometria che sfrutta la funzionalità di Ricostruzione, il processo è stato migliorato per eseguire un'unione booleana sui corpi inclusi nell'ottimizzazione. Viene generato un singolo corpo che è la rappresentazione al limite del risultato. Il corpo unito comprende il corpo conservato e il corpo della geometria ricostruita.

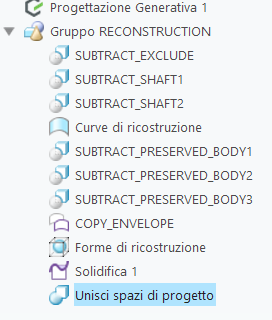

È possibile espandere il gruppo RICOSTRUZIONE nell'albero del modello per vedere la feature di unione. Se si desidera rimuovere l'unione, si può eliminare o sopprimere la feature di unione.
Con questo miglioramento, è possibile sfruttare il corpo nelle operazioni a valle senza dover gestire ciascun corpo separatamente.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzioni di configurazione associate a questa funzionalità | Nessuna |
