È possibile impostare la versione dello standard delle tolleranze in base al quale controllare la correttezza della sintassi del modello o del disegno.

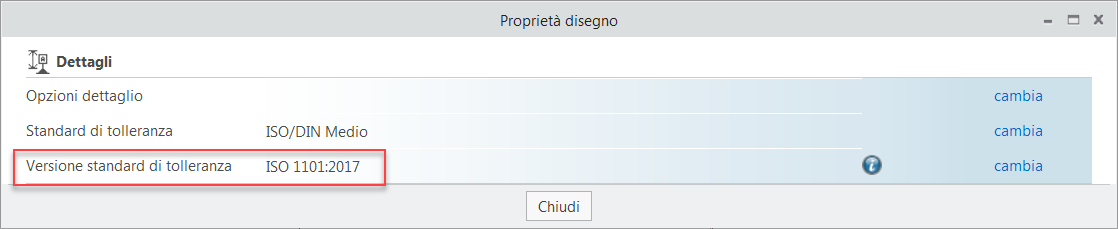

Posizione nell'interfaccia utente: fate clic su File > Prepara (Prepare) > Proprietà disegno (Drawing Properties) oppure fate clic su File > Prepara (Prepare) > Proprietà modello (Model Properties), quindi su cambia (change).

Release: Creo Parametric 7.0.0.0

Guardate il video in Learning Connector.

È possibile selezionare uno degli standard delle tolleranze riportati di seguito, in base a cui controllare la sintassi nel modello o nel disegno.

È disponibile un insieme diverso di regole di sintassi per GD&T (determinazione delle quote e delle tolleranze geometriche) per ogni standard di tolleranza. L'impostazione dello standard per il controllo delle tolleranze consente all'utente o all'amministratore CAD di disporre della flessibilità necessaria per controllare la versione standard di tolleranza in base alla quale si desidera controllare la conformità alla sintassi.
