Supporto di più corpi nelle sezioni trasversali nei disegni
È possibile modificare le sezioni trasversali del corpo in un disegno e impostare le proprietà di campitura per ciascun corpo.
Posizione nell'interfaccia utente: in Gestione menu (Menu Manager), per MOD CAMPITURA (MOD XHATCH) selezionate Corpo X (X-Body).
Release: Creo Parametric 7.0.0.0
Guardate un video che illustra questo miglioramento.
Qual è il vantaggio di questo miglioramento?
In una parte multicorpo è possibile definire proprietà di sezione diverse per ciascun corpo, ad esempio è possibile assegnare materiale diverso per ciascun corpo. Nel menu MOD CAMPITURA (MOD XHATCH) selezionate il corpo per il quale desiderate modificare le proprietà di sezione. Potete selezionare il corpo desiderato dal nodo corpo nell'albero del modello o spostandovi tra i corpi nel modello utilizzando Succ (Next) e Prec (Previous) nel menu MOD CAMPITURA (MOD XHATCH). In questo modo ottenete un maggiore controllo sulle proprietà di campitura per le parti progettate utilizzando più corpi.

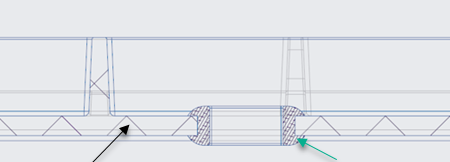

Nell'immagine riportata di seguito, la freccia nera punta a un corpo di alloggiamento e la freccia verde punta a un corpo di sovrastampo.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzioni di configurazione associate a questa funzionalità | Nessuna |
