Opzione per il controllo dello snap dell'annotazione guida per il posizionamento normale e tangente
Controlla il comportamento di snap per il posizionamento normale e tangente delle annotazioni guida.
Posizione nell'interfaccia utente:

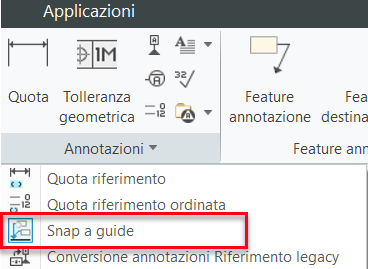

In una parte o in un disegno, > > .
In modalità disegno, fate clic su > > .
Release: Creo Parametric 7.0.1.0
Qual è il vantaggio di questo miglioramento?
Quando posizionate un'annotazione guida su uno spigolo, le linee guida normali o tangenti vengono visualizzate non appena la posizione del cursore supera la soglia dell'angolo di snap. È possibile disattivare lo snap se si intende posizionare un'annotazione guida molto vicino a un posizionamento normale o tangente senza snap.
È ora possibile controllare lo snap e determinarne il livello di sensibilità utilizzando l'opzione di configurazione annotation_snap_to_guide_range.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | |
Sostituisce la funzionalità esistente? | No, è complementare. |
Opzioni di configurazione associate a questa funzionalità | annotation_snap_to_guide_range<Value> Il valore può essere off, 1, 2, 3, 4 o 5*. |
