Copiare una campitura da un altro corpo o componente
Per copiare le proprietà di campitura da una sezione a un'altra, è possibile utilizzare Copia campitura (Copy Hatch).
Posizione nell'interfaccia utente: selezionate la campitura da modificare e nel menu MOD CAMPITURA (MOD XHATCH) selezionate Copia campitura (Copy Hatch).
Release: Creo Parametric 7.0.0.0
Guardate un video che illustra questo miglioramento.
Qual è il vantaggio di questo miglioramento?
Nelle release precedenti questa funzionalità richiede molto tempo per creare la stessa definizione di sezione nei diversi componenti che vengono aggiunti. In Creo Parametric 7.0.0.0 e versioni successive, è possibile copiare le proprietà di campitura tra componenti o corpi diversi per indicare, ad esempio, che questi elementi sono creati con lo stesso materiale. Il comando Copia campitura (Copy Hatch) consente di risparmiare tempo eliminando la necessità di impostare manualmente le stesse proprietà di campitura per le numerose sezioni. Il comando Copia campitura (Copy Hatch) è disponibile per il Componente X (X-Component) e il Corpo X (X-Body).

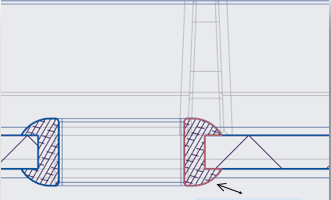

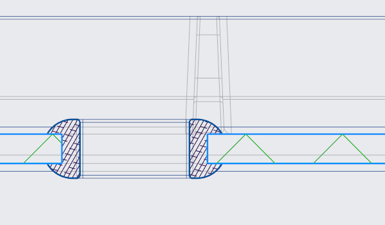

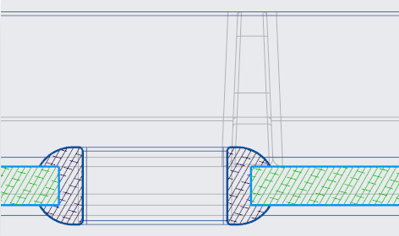

Selezionate la campitura da modificare e selezionate Copia campitura (Copy Hatch) dal menu MOD CAMPITURA (MOD XHATCH). | Selezionate la campitura del corpo da cui volete copiare. La freccia nell'immagine punta all'area della sezione trasversale. | Viene applicato un unico motivo di campitura da una sezione a un'altra. |
 |  |  |
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzioni di configurazione associate a questa funzionalità | Nessuna |
