Wenn HMX den Kabelbaum nicht verarbeitet, prüfen Sie die Modellierung der Zweigverzweigungen, insbesondere die Modellierung der geschlossenen Schleifen.

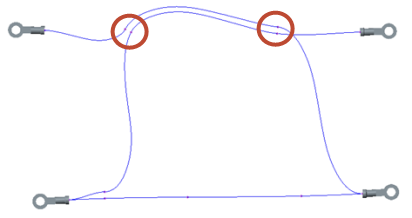

Geschlossenen Schleifen mit Zweigüberlappung treten auf, wenn ein rückwärts verlegter Zweig einen anderen Zweig überlappt und die zwei Zweige zusammengefasst sind. Diese Form der Kabelbaumtopographie ist schwierig abzuwickeln, zu fertigen und einzubauen. Sie können diese Topographie vermeiden, indem Sie die zwei Zweige nicht zusammenfassen.

Um diese geschlossene Schleife zu vereinfachen, entfernen Sie einen Draht aus den gemeinsamen Positionen. Dadurch wird die geschlossene Schleife entfernt.

Einfache geschlossene Schleifen treten aus, wenn die Drähte oder Kabel, die aus drei unterschiedlichen Richtungen kommen, am Schnittpunkt zusammengeführt werden. Diese Verzweigungen sollten so einfach wie möglich gehalten werden und idealerweise nur einen Positionspunkt an jeder Spitze der geschlossenen Schleife aufweisen. Die geschlossene Schleife darf keine interne Positionspunkte enthalten.

HMX verarbeitet mehrere einfache geschlossene Schleifen abhängig von der verwendeten Lizenz.

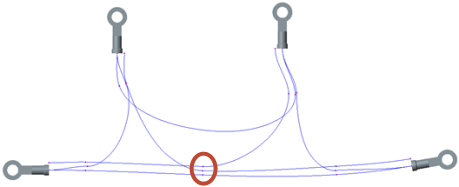

Geschlossene Schleifen höherer Ordnung haben mehr als drei Segmente. Solche geschlossenen Schleifen können nicht korrekt gelöst werden und die Ausgabe von Fehlermeldungen verursachen. Sie sollten die geschlossenen Schleifen höherer Ordnung in eine einfache geschlossene Schleife ändern und es erneut versuchen.

Um diese geschlossene Schleife zu vereinfachen, fügen Sie den Draht zu den gezeigten gemeinsamen Positionen hinzu.
