HMX Anpassungsoptionen – nur erweiterte Lizenz
Die Optionen zur Anpassung von HMX wurden jetzt auf eine neue Registerkarte im HMX Fenster verschoben. Diese Anpassungsoptionen sind nur verfügbar, wenn Sie eine erweiterte HMX Lizenz verwenden. Die Anpassungsoptionen sind in mehrere Abschnitte unterteilt, wie nachfolgend beschrieben:
Symbolanzeige
In diesem Abschnitt wird das Anzeigen oder Ausblenden von Ballons und Referenz-Designator-Beschriftungen in der von HMX generierten Zeichnung gesteuert. Die Auswahlmöglichkeiten für diese Optionen sind Anzeigen (Show) und Ausblenden (Hide).
Wenn die Option Ballons (Balloons) auf Ausblenden (Hide) festgelegt ist, werden Ballons in der generierten Zeichnung ausgeblendet.
Wenn die Option Referenz-Designatoren (Reference Designators) auf Ausblenden (Hide) festgelegt ist, werden Referenz-Designator-Beschriftungen in der generierten Zeichnung ausgeblendet.
Der Standardwert für diese Optionen ist Anzeigen (Show).
In HMX erzeugte Zeichnungen mit sichtbaren und ausgeblendeten Ballons und Referenz-Designator-Beschriftungen
Sie können außerdem den Bemaßungstyp (Dimension Type) auf Inline (Inline) oder Hinweislinie (Leader) festlegen.
In HMX erstellte Zeichnung mit Bemaßungen vom Typ Inline (Inline) und Hinweislinie (Leader)
Segmenterweiterung
In diesem Abschnitt wird der Winkel von der horizontalen oder vertikalen Richtung gesteuert, in dem das erste Segment in einer Gruppe von ausgeschrägten Segmenten platziert wird.

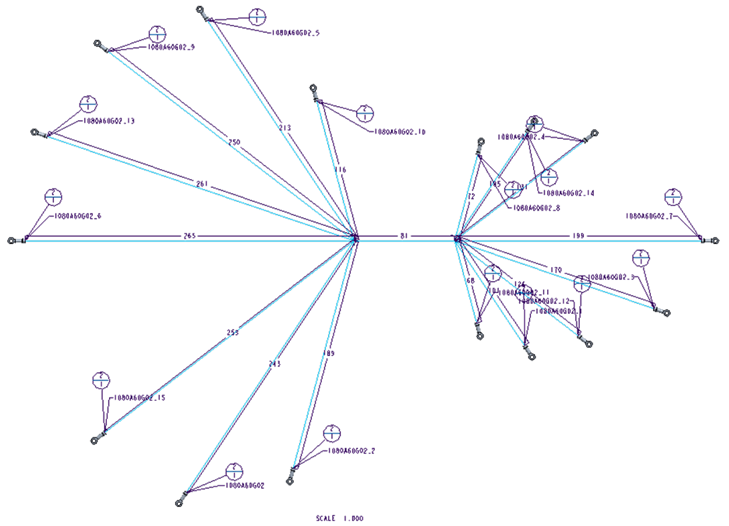

Kegelwinkel 15 Grad | Kegelwinkel 30 Grad |
|---|---|
 |  |
Der Wert dieser Option ist eine natürliche Zahl (keine Dezimalstellen).
Werte über 75 lösen eine Warnung aus, was darauf hinweist, dass die Ausgabe in der Zeichnungsdatei überlappende Segmente aufweisen kann und möglicherweise unlesbar ist.
Der Standardwert ist 0. Er gibt an, dass das erste Segment horizontal vom Hauptstrang platziert wird.
Der Maximalwert ist 89. Er gibt an, dass alle Drähte in einer Ausschrägung innerhalb von 1 Grad auf beiden Seiten des Hauptstrangs eingeschränkt werden.
Kegelwinkel89 Grad
Erzeugung der Ausgabedatei
In diesem Abschnitt wird die Generierung von Dateien aus HMX gesteuert.
Sie können die folgenden Optionen festlegen:
• DXF-Datei (DXF File) – Bei Festlegung auf Ja (Yes) wird die Datei HMX_Log.txt mit einem Protokoll der letzten Ausführung von HMX generiert. Die Standardeinstellung ist Nein (No).
• Stücklistendatei (BoM File) – Bei Festlegung auf Ja (Yes) und Vorliegen einer erweiterten HMX Lizenz wird die Datei HMX_BOM.csv mit dem Inhalt der in der Zeichnung vorhandenen Stückliste (BOM) erzeugt. Der Standardwert ist Ja (Yes).
• Drahtlistendatei (Wire List file) – Bei Festlegung auf Ja (Yes) und Vorliegen einer erweiterten HMX Lizenz oder einer HMX Standardlizenz wird die Datei the HMX_Wirelist.csv mit dem Inhalt der in der Zeichnung vorhandenen Drahtliste (Wire List) erzeugt. Der Standardwert ist Ja (Yes).
• Eindeutige Dateinamen (Unique File Names) – Diese Option steuert die Namen der generierten Dateien. Bei Festlegung auf Ja (Yes) hat jede von HMX erzeugte Datei einen eindeutigen Namen, der auch das Datum und die Uhrzeit der Ausführung von HMX enthält. Wenn diese Option auf Nein (No) festgelegt ist, werden die Dateien aus früheren Ausführungen von HMX überschrieben, es sei denn, Sie haben sie umbenannt. Der Standardwert ist Nein (No).
Vergrößerung von Längen
In diesem Abschnitt werden die Werte der Draht- und Kabellängen gesteuert, die in die Drahtliste (Wire List) und die Stückliste (BOM) ausgegeben werden. Diese Werte werden nur in die Tabellen für die Drahtliste (Wire List) und die Stückliste (BOM) übernommen, nicht jedoch in die generierte Bruchzeichnung. Die Generierung der Tabellen für die Drahtliste (Wire List) und Stückliste (BOM) wird dadurch eingeschränkt, ob eine standardmäßige und/oder erweiterte HMX Lizenz vorhanden ist.
Mit der Option Extralänge (%) (Extra Length (%)) wird ein zusätzlicher Prozentsatz der Länge für jedes Kabel in der Drahtliste (Wire List) und für die Besitzerspule in der Stückliste (BOM) festgelegt.
Die zulässigen Werte für diese Option sind reelle Zahlen zwischen 0 und 85070586659632214952926045871129231360.
Die Werteingabe im Texteingabebereich ist auf 3 Dezimalstellen beschränkt, z.B. 5.125. Dieser Wert gibt an, dass die Kabellänge um 5.125 % vergrößert wird.
Der Standardwert ist 0 und gibt an, dass keine Drahtvergrößerung angewendet wird.
Die Option Feste Länge (Fixed Length) steuert, welche Kabellänge jedem Element in der Drahtliste (Wire List) hinzugefügt werden soll. Der Typ des Werts für diese Option wird durch die Einheit bestimmt, die für den Kabelbaum verwendet wird. Wenn der Kabelbaum die Einheit Millimeter verwendet, ist der Wert auf eine natürliche Zahl (keine Dezimalstellen) beschränkt. Wenn beispielsweise 10.5 in den Eingabebereich eingegeben wird, wird der Wert von HMX in 10 geändert.
Wenn der Kabelbaum die Einheit Inch verwendet, ist der Wert auf reelle Zahlen mit maximal 1 Dezimalstelle beschränkt. Wenn beispielsweise der Wert 10.55 in den Eingabebereich eingegeben wird, wird der Wert von HMX in 10.5 geändert.
Der Minimalwert für diese Option ist 0. Der Maximalwert wird durch die Einheit des Kabelbaums bestimmt. Für reelle Zahlen ist der Maximalwert 85070586659632214952926045871129231360.0, für natürliche Zahlen ist der Maximalwert 2147483647.
Der Standardwert ist 0 und gibt an, dass keine Drahtvergrößerung angewendet wird.
 | Die Optionen Feste Länge (Fixed Length) und Extralänge (%) (Extra Length (%)) schließen sich gegenseitig aus. Wenn für beide Optionen Werte angegeben werden, wird die prozentuale Länge ignoriert, und es wird nur der Wert für die feste Länge berücksichtigt. |
Die Option Länge aufrunden (Round to Length) steuert den Wert für Drähte und Kabel. Der Typ des Werts für diese Option wird durch die Einheit des Kabelbaums bestimmt.
Wenn der Kabelbaum die Einheit Millimeter verwendet, ist der Wert auf eine natürliche Zahl (keine Dezimalstellen) beschränkt. Wenn beispielsweise 10.5 in den Eingabebereich eingegeben wird, wird der Wert von HMX in 10 geändert.
Wenn der Kabelbaum die Einheit Inch verwendet, ist der Wert auf reelle Zahlen mit maximal 1 Dezimalstelle beschränkt. Wenn beispielsweise 10.55 in den Eingabebereich eingegeben wird, wird der Wert von HMX in 10.5 geändert.
Der Minimalwert für diese Option ist 0. Der Maximalwert wird durch die Einheit des Kabelbaums bestimmt. Für reelle Zahlen ist der Maximalwert 85070586659632214952926045871129231360.0. Für natürliche Zahlen ist der Maximalwert 2147483647.
Der Standardwert ist 0. Er gibt an, dass für Kabelbäume in Millimetern die Standardaufrundung auf die nächste natürliche Zahl angewendet wird und für Kabelbäume in Inch keine Rundung durchgeführt wird.
Stecker-Platzierung
In diesem Abschnitt wird die Platzierung von Steckern in der Skizze gesteuert, die in den von HMX generierten Zeichnungen vorhanden ist.
Die Option Bemaßung vorne (Dimension to Front) steuert das von HMX verwendete Bemaßungsschema. Diese Option ist nur mit der erweiterten HMX Lizenz verfügbar.
Sie können diese Option auf Ja (Yes) oder Nein (No) festlegen.
Bei Festlegung auf Ja (Yes) enthält die Bemaßung, die auf dem Segment platziert wird, das zum Stecker in der Skizze führt, die Länge des Steckers und wird über die gesamte Länge des Steckers angezeigt.
Stecker mit Festlegung von Bemaßung vorne (Dimension to Front) auf Ja (Yes) und Nein (No)
Bei Festlegung auf Nein (No) endet die Bemaßung, die auf dem Segment platziert wird, das zum Stecker führt, am Ende des Steckers und beinhaltet die Steckerlänge nicht.
Der Standardwert ist Nein (No).
Die Option Stecker zentrieren (Centralize Connectors) steuert die Anbindung des Steckers an das Segment, das zu ihm führt.
Die möglichen Werte sind Ja (Yes) und Nein (No).
Wenn die Option Stecker zentrieren (Centralize Connectors) auf Ja (Yes) festgelegt ist, wird der Stecker von einem Stift, der sich in der Mitte aller verlegten Stifte befindet, an die Skizze angebunden.
Bei Festlegung auf Nein (No) wird der Stecker durch den Stift, welcher der kürzesten Länge entspricht, die in den Stecker eingeht, an die Skizze angebunden.
Der Standardwert für diese Option ist Ja (Yes).
Konfigurationsdatei
Dieser Abschnitt steuert den Speicherort der Konfigurationsdatei, die von HMX verwendet wird. Die Option Speicherort der Konfigurationsdatei (Configuration file location) ermöglicht es Ihnen, einen Ordner auszuwählen, aus dem eine HMX Konfigurationsdatei gelesen werden kann. Diese Konfigurationsdatei enthält die von Ihnen ausgewählten Optionen und wendet sie auf die aktuelle Sitzung an. Nachdem Sie einen neuen Speicherort für die Konfigurationsdatei ausgewählt haben, muss die HMX Benutzeroberfläche geschlossen und erneut geöffnet werden, um die Änderungen anzuwenden. Der Standardwert für diese Option ist das Arbeitsverzeichnis von Creo Parametric.
