在自由樣式中對齊拔模連接對
使用「對齊拔模」(Align Draft) 可以定義的拔模角度將自由樣式形狀的邊與外部幾何參照對齊。
使用者介面位置：按一下 > > 。
發行版本：Creo Parametric 7.0.0.0
觀看用於示範此強化功能的視訊：
此強化功能的優點是什麼？

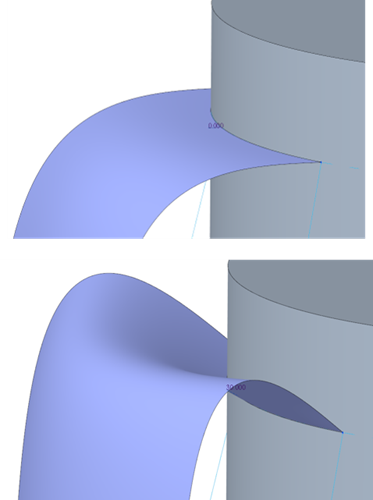

您可以使用對齊拔模連接對，以特定角度將單側邊或雙側邊與外部參照曲線及拉出方向平面對齊。相對於拉出方向平面，預設拔模角度為 10 度，角度範圍介於 - 90 與 90 度之間。新的拔模圖像會以指定的角度顯示在圖形視窗中。欲輕鬆變更角度值，請連按兩下拔模圖像並輸入新值。當對齊的邊為單側邊時，您也可以反向角度方向。
指令「對齊拔模」(Align Draft) 可提高可用性，方法如下：
• 為新建立的曲面提供可預測的連接對
• 改善自由樣式與外部幾何之間的轉接控制
• 可協助您修改生成設計特徵中設定的固有拔模角度，同時使用生成設計特徵來重新建構幾何。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
