Creo Simulation Live 中的流線
您可以透過流線看到速度的顯示。
使用者介面位置：按一下 > > 。
發行版本：Creo 7.0.0.0
觀看用於示範此強化功能的視訊：
此強化功能的優點是什麼？

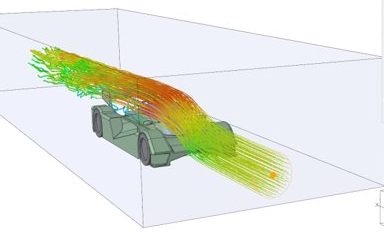

流線是一系列與流動的速度向量瞬間相切的曲線。這些曲線會顯示無質量流體元素在任一時間點的移動方向。流線僅適用於速度結果，您可以在檢視速度時看到流線。流線可為您清楚地定義流體在幾何上方或幾何中的流動方式。
• 只有在結果類型為速度時，「流線」(Streamlines) 才可用。
• 如果將選取項篩選器設定為「流體物件」(Fluid Objects)，您可以選取「流線」(Streamlines) 並變更、移動、新增或刪除流線的大小。
• 流線的顯示選項包括「計數」(Count)、「寬度」(Width)、「步驟」(Steps)、「步長大小」(Step Size)、「長度」(Length) 與「尾部長度」(Tail Length)。
• 環境會自動變更，以改善流線的可見度。
 |  |
對流線進行更多控制可協助您識別出問題區域，並讓您清楚地看到速度。流線會自動更新為幾何或邊界條件變更。
其他資訊
秘訣︰ | • 「流體物件」(Fluid Objects) 選取項篩選器可用於選取流體物件。 • 關閉在標籤中顯示結果，是檢視流線的最簡單方式。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
