Creo Simulation Live 中的內部流

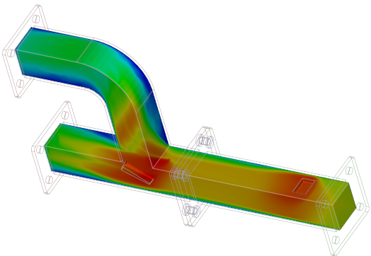

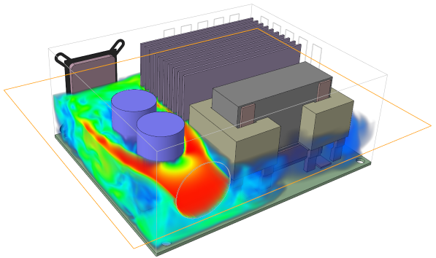

模擬管路或模穴內的流。

使用者介面位置：按一下「即時模擬」(Live Simulation) >

「流體域」(Fluid Domain) >

「內部體積塊」(Internal Volume)。

發行版本：Creo 7.0.0.0

觀看用於示範此強化功能的視訊：

此強化功能的優點是什麼？

當您需要考慮模擬中管路或模穴內的流時，請使用「內部體積塊」(Internal Volume)。模擬流速度、入口壓力或質量流輸入。渦流入口、旋轉壁及重力輸入還有其他一些邊界條件：

• 「渦流入口」(Swirl Inlet) - 設定所選表面上的渦流入口。渦流入口可將速度指定為法向於邊界的分量與具有徑向速度的分量這兩個分量的總和。

• 「旋轉壁」(Rotating Wall) - 設定所選表面上的旋轉壁。使用此邊界條件可模擬旋轉零件，而零件實際不會移動。求解器會使用「旋轉壁」(Rotating Wall)，以數學方式套用旋轉。

您可以看到溫度條件、以互動方式修改邊界條件，並為細節量測建立探針。

此模擬可協助您根據速度與壓力結果進行設計選擇，以識別出流的設計存在問題的區域。當分析正在執行時，可輕鬆編輯或建立特徵。
