新功能：Creo 7.0 > 新功能：Creo Parametric 7.0 > 零件建模 > 草繪器中的鏡像工具已增強
草繪器中的鏡像工具已增強
「草繪器」中的「鏡像」(Mirror) 工具已改善。
使用者介面位置：按一下「模型」(Model) > 「草繪」(Sketch)，選取要鏡像的草繪圖元，然後按一下 「鏡像」(Mirror)。
發行版本：Creo Parametric 7.0.0.0
觀看用於示範此強化功能的視訊：
請參閱 Learning Connector 中的視訊。
此強化功能的優點是什麼？

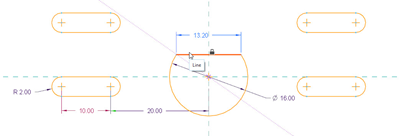

使用「草繪器」中的「鏡像」(Mirror) 工具更簡單，也更高效。除了中心線外，您還可以選取任何直草繪圖元來定義要繞其鏡像的參照。鏡像參照的合格圖元包括水平與垂直草繪參照線，以及其他直幾何圖元，例如模型邊、投影幾何、曲線、標準及建構草繪線與中心線。依預設，不會鎖定作為鏡像對稱軸使用的幾何圖元。您可以拖曳該幾何圖元或拖曳相關幾何來變更對稱軸。欲在鏡像操作期間自動鎖定對稱軸，請將組態選項 sketcher_lock_symmetry_axis 設定為 yes。
其他資訊
秘訣︰
對稱條件約束也支援使用任何直圖元作為參照。
限制︰
無已知限制。
這是否會取代現有功能？
否。
與此功能相關聯的組態選項：
sketcher_lock_symmetry_axis - 自動鎖定「草繪器」中對稱條件約束的對稱軸。
• yes - 鎖定對稱軸。
• no - 不鎖定對稱軸。此為預設設定。
