「拔模」(Draft) 特徵已改善。

發行版本：Creo Parametric 7.0.0.0

可輕鬆變更現有已拔模之設計模型的拔模曲面，或套用新拔模曲面。這一功能解決了在下列項目中頻繁變更拔模角度的困難：

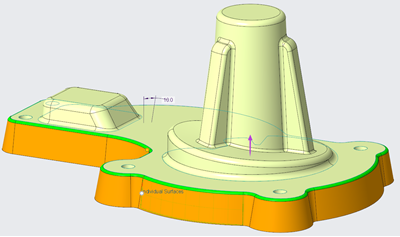

您可以選取曲面作為「拔模曲面」(Draft surfaces) 收集器中的參照，即使之前已將拔模套用至曲面亦是如此。支援的曲面類型包括拔模分析曲面，例如圓錐與拔模直紋曲面。應用程式會自動偵測所選鉸鏈的現有拔模角度，並以偵測到的值提供拔模角度尺寸。

然後，您可以將拔模角度尺寸修改為新值，並套用修改後的拔模或新拔模。此強化功能支援處理在較早 Creo Parametric 發行版本中引入的倒圓角與倒角。您可以將拔模套用至在已拔模曲面邊界處有倒圓角或倒角的模型。

在偵測到所選參照曲面有不同拔模角度的情況下，會將預設角度 0 度套用至曲面。當您輸入新拔模角度時，所有曲面都會以相同的指定角度拔模。

輕鬆修改拔模曲面，特別是對於匯入的已拔模模型而言，會提高生產力。
