在草繪器中視覺化設計意圖已改善
現在，在草繪器中視覺化設計意圖更輕鬆。
使用者介面位置：按一下「模型」(Model) > 「草繪」(Sketch)，然後選取草繪的放置來開啟「草繪」(Sketch) 標籤。
發行版本：Creo Parametric 7.0.0.0
觀看用於示範此強化功能的視訊：
請參閱 Learning Connector 中的視訊。
此強化功能的優點是什麼？

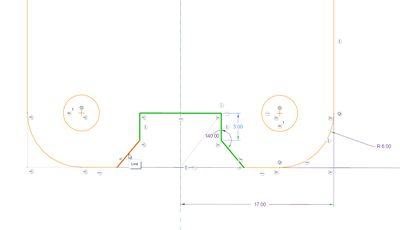

在 Creo Parametric 的草繪環境中視覺化設計意圖已改善。現在，瞭解條件約束、尺寸、參照及其各自關係的設計意圖更容易。相關改善包括：
• 條件約束圖示的外觀已改良：
◦ 條件約束圖示已經過重新設計，改進後的對比可使辨識更輕鬆。重合與對齊條件約束更容易區分開來。在適用情況下，它們的定向會根據 3D 空間中相關幾何的位置進行調整。
◦ 圖示顏色配置會根據系統顏色中的設定進行調整。
◦ 按一下「檔案」(File) > 「選項」(Options) > 「圖元顯示」(Entity Display) > 「條件約束顯示設定」(Constraint display settings)，可自訂條件約束圖示的圖示大小以及背景與線條顏色。設定都儲存在檔案 creo_parametric_customization.ui 中。
• 當選取尺寸或條件約束時，草繪參照會反白。
• 草繪圖元的反白更清晰，您可以更容易看到預選或已選取的草繪幾何。
• 預設線條粗細已增加至 1.5。您可使用組態選項 sketcher_line_width 設定線條粗細。
其他資訊
秘訣︰
無。
限制︰
反白參照僅適用於一個已選取的項目，例如尺寸或條件約束。
這是否會取代現有功能？
否。
與此功能相關聯的組態選項：
sketcher_line_width - 定義用於草繪幾何的線條粗細。範圍在 1.0 到 3.0 之間。預設值為 1.5。
