多主體零件設計 - 減材幾何
Creo 透過採用主體來表示減材幾何,使得零件設計更高效且更具彈性。
發行版本:Creo Parametric 7.0.0.0
觀看用於示範此強化功能的視訊:
此強化功能的優點是什麼?
Creo 透過採用主體來表示減材幾何,使得零件設計更高效且更具彈性。這在諸如流體模穴或液壓流形之類的設計中很有用。一般,您可以在設計中建立實體主體來表示模穴或減材幾何,然後使用布林運算「主體切除」(Body Subtract) 來取得最終幾何。在設計過程中將模穴表示為實體主體,如此便會在您執行下列操作時,在視覺化方面提供更大的彈性:
• 針對主體套用外觀
• 透過包括或排除所選主體這一功能,為您的設計幾何建立橫截面
• 顯示或隱藏所選主體
• 在模型中建立用來顯示所有或所選主體的圖層狀態
使用建構主體概念可自動略過總質量計算、整體干涉與間隙、工程圖重複區域及材料報告中的主體,以及其他下游工作流程中的主體。如果模穴表示流體體積塊,則您可以使用模穴主體來在 Creo Simulation Live 中定義流體模擬研究的流體域。
在整體模型幾何的前後關聯中,可輕鬆將減材幾何設計及最佳化為單獨的幾何主體。因此,您可以從增強設計工作流程的設計視覺化、最佳化及整體可用性效能方面獲益。

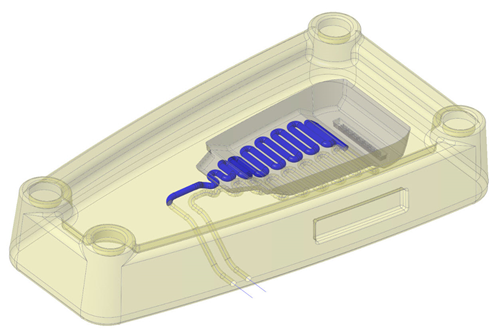

在下面的零件圖中,減材主體為藍色,而主設計主體為黃色。減材主體用來在主體中建立模穴。
其他資訊
在說明的
零件建模與其他部份中,尋找有關多主體模型的其他資訊,包括配置選項和一些限制。
