對於隱藏線移除 (HLR) 中相交主體或元件的支援已改善
在零件與組件及工程圖環境中，檢視相交元件與主體更容易。
使用者介面位置︰
• 按一下 > > 來設定組態選項。
• 按一下 > > 。
發行版本：Creo Parametric 7.0.0.0
此強化功能的優點是什麼？

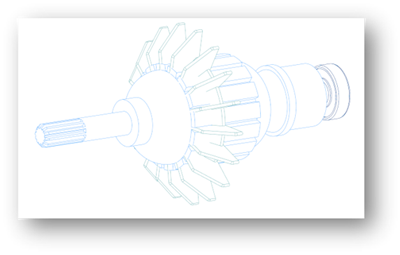

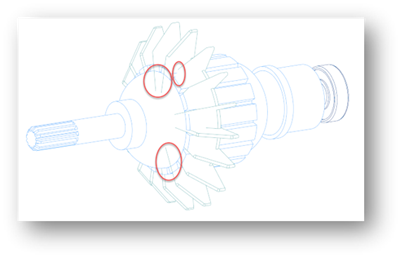

如果您的零件有干涉主體或組件有干涉元件，您可能會想要在 HLR 模式下正確檢視零件或組件。您也可能想要在 HLR 模式下正確檢視具有干涉零件或元件之零件或組件的工程圖。可使用下列組態選項：
• hlr_adv_interference_check_prt - 設定為 yes 可精確移除零件中相交主體的隱藏線。預設值為 yes。
• hlr_adv_interference_check_asm - 設定為 yes 可精確移除相交主體與元件的隱藏線。預設值為 no。
工程圖依靠相同的組態選項來確定是否會準確移除隱藏線，具體取決於工程圖是零件還是組件的視圖。
欲設定精確移除隱藏線，您也可以按一下 > > ，然後選取「在零件模式下準確移除隱藏線」(Accurate removal of hidden lines in the part mode)，或「在組件模式下準確移除隱藏線」(Accurate removal of hidden lines in the assembly mode)。
 |
 |
其他資訊
|
秘訣︰
|
精確移除相交主體或元件的隱藏線可能會降低效能。
|
|
限制︰
|
無已知限制。
|
|
這是否會取代現有功能？
|
否。
|
|
與此功能相關聯的組態選項：
|
無。
|
