用於控制法向和相切放置導線註釋跳接的選項
可控制導線註釋的法向和相切放置的跳接行為。
使用者介面位置︰

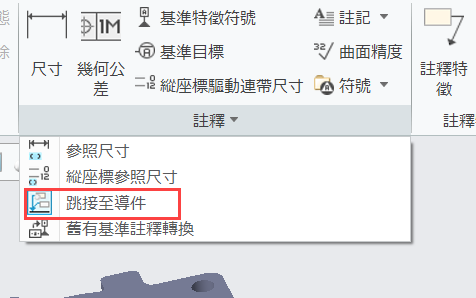

在零件或工程圖中，「註釋」(Annotate) > 「註釋」(Annotations) > 「跳接至導件」(Snap To Guides)。
在工程圖中，按一下「表格」(Table) > 「球標」(Balloons) > 「跳接至導件」(Snap To Guides)。
發行版本：Creo Parametric 7.0.1.0
此強化功能的優點是什麼？
當您將導線註釋放置在邊上時，若游標方位超出跳接角度臨界值，則會立即顯示法向或相切導線。若需要將導線註釋放置在非常靠近法向或相切位置而不發生跳接，您可以關閉此跳接功能。
現在，您可以控制跳接行為，也可以使用 annotation_snap_to_guide_range 組態選項決定跳接敏感度。
其他資訊
秘訣︰
無
限制︰
這是否會取代現有功能？
否，它是現有功能的補充
與此功能相關聯的組態選項：
annotation_snap_to_guide_range<Value>
值可以是 off、1、2、3、4 或 5*。
