Creo Simulation Live 中的内部流体流动仿真

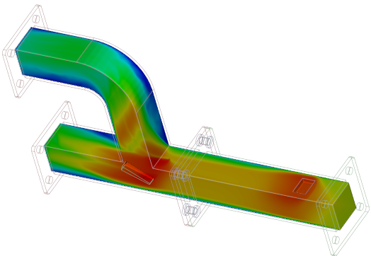

仿真管道或型腔内部的流动情形。
版本:Creo 7.0.0.0
观看演示此增强功能的视频:
此增强功能的优点是什么?
当仿真中需要考虑管道或型腔内部的流动情形时,可以使用“内部体积块”(Internal Volume)。仿真流动速度、入口压力或质量流量输入。对于旋流入口、旋转壁和重力输入,还需要其他边界条件:
• “旋流入口”(Swirl Inlet) - 在选定面上设置旋流入口。旋流入口将速度指定为两个分量之和,其中一个分量垂直于边界,而另一个分量具有径向速度。
• “旋转壁”(Rotating Wall) - 在选定面上设置旋转壁。使用此边界条件可仿真旋转零件,而不会实际移动零件。求解器会使用“旋转壁”(Rotating Wall) 以数学方式施加旋转。
您可以查看温度条件、以交互方式修改边界条件,并创建探测以便进行详细测量。
这种仿真方法有助于用户根据速度和压力结果作出设计选择,并识别设计中会出现流动问题的区域。运行分析时,可以轻松编辑或创建特征。
附加信息
提示: | 无。 |
限制: | 无已知限制。 |
其是否替换了现有功能? | 否。 |
与此功能相关的配置选项: | 无。 |
