草绘器中的镜像工具得到增强
草绘器中的“镜像”(Mirror) 工具有所改进。
用户界面位置：单击“模型”(Model) > “草绘”(Sketch)，选择要镜像的草绘图元，然后单击 “镜像”(Mirror)。
版本：Creo Parametric 7.0.0.0
观看演示此增强功能的视频：
观看 Learning Connector 上的视频。
此增强功能的优点是什么？

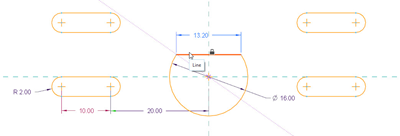

草绘器中“镜像”(Mirror) 工具的使用将变得更加轻松、高效。除中心线外，您还可以选择任意直草绘图元来定义要围绕其镜像的参考。符合条件的镜像参考图元包括水平和竖直草绘参考线，以及其他直几何图元，例如模型边、投影几何、曲线、标准和构造草绘线以及中心线。默认情况下，用作镜像对称轴的几何图元不会被锁定。您可通过拖动对称轴或相关几何来更改对称轴。要在镜像操作期间自动锁定对称轴，请将配置选项 sketcher_lock_symmetry_axis 设置为 yes。
附加信息
提示：
对称约束还支持使用任何直图元作为参考。
限制：
无已知限制。
其是否替换了现有功能？
否。
与此功能相关的配置选项：
sketcher_lock_symmetry_axis - 自动锁定草绘器中对称约束的对称轴。
• yes - 锁定对称轴。
• no - 不锁定对称轴。此为默认设置。
