在草绘器中可视化设计意图得到了改进
在草绘器中可视化设计意图变得更加轻松。
用户界面位置：单击“模型”(Model) > “草绘”(Sketch)，然后选择草绘放置以打开“草绘”(Sketch) 选项卡。
版本：Creo Parametric 7.0.0.0
观看演示此增强功能的视频：
观看 Learning Connector 上的视频。
此增强功能的优点是什么？

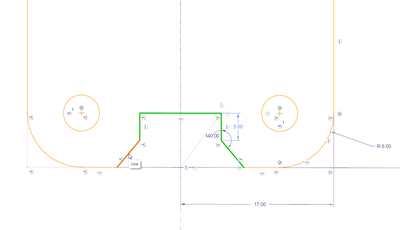

在 Creo Parametric 中的草绘环境下，设计意图的可视化得到了改进。更易于理解约束、尺寸、参考及其各自关系的设计意图。改进包括以下内容：
• 约束图标的现代化外观：
◦ 重新设计约束图标，以便通过改进对比度来轻松识别。重合和对齐约束更易区分。如果适用，其方向将根据相关几何在 3D 空间中的位置进行调整。
◦ 图标颜色配置将根据系统颜色中的设置进行调整。
◦ 通过单击“文件”(File) > “选项”(Options) > “图元显示”(Entity Display) > “约束显示设置”(Constraint display settings) 来自定义图标大小以及约束图标的背景和线条颜色。所有设置都保存在 creo_parametric_customization.ui 文件中。
• 选择尺寸或约束后，会突出显示草绘参考。
• 草绘图元的突出显示变得更加清晰，从而可更加轻松地查看预选或选定草绘几何。
• 默认线条粗细会增加到 1.5。您可以使用配置选项 sketcher_line_width 设置线条粗细。
附加信息
提示：
无。
限制：
参考的突出显示仅适用于一个选定项，例如尺寸或约束。
其是否替换了现有功能？
否。
与此功能相关的配置选项：
sketcher_line_width - 定义用于草绘几何的线条粗细。范围为 1.0 到 3.0。默认值为 1.5。
