从其他主体或元件复制剖面线
使用“复制剖面线”(Copy Hatch) 可从一个截面向另一个截面复制剖面线属性。
用户界面位置:选择要修改的剖面线,并从“修改剖面线”(MOD XHATCH) 菜单中选择“复制剖面线”(Copy Hatch)。
版本:Creo Parametric 7.0.0.0
观看演示此增强功能的视频:
此增强功能的优点是什么?
在早期版本中,于所添加的不同元件内创建相同的截面定义需要花费很多时间。在 Creo Parametric 7.0.0.0 及更高版本中,您可以在不同的元件或主体之间复制剖面线属性,以传达它们由相同材料制成的信息。借助命令“复制剖面线”(Copy Hatch),您无需手动匹配多个截面以使其具有相同的剖面线属性,从而可以节省时间。“复制剖面线”(Copy Hatch) 命令可用于“X 元件”(X-Component) 和“X 主体”(X-Body)。

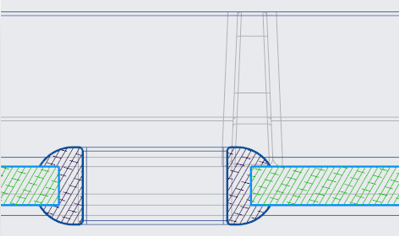

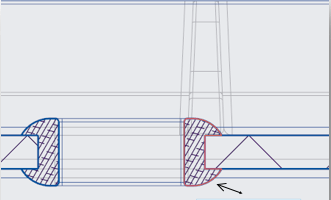

选择要修改的剖面线,然后从“修改剖面线”(MOD XHATCH) 菜单中选择“复制剖面线”(Copy Hatch)。 | 选择要从中复制的主体剖面线。图片中的箭头指向横截面区域。 | 系统会将一个剖面线图案从一个截面应用到另一个截面。 |
| | |
附加信息
提示: | 无。 |
限制: | 无已知限制。 |
其是否替换了现有功能? | 否。 |
与此功能相关的配置选项: | 无。 |
