示例：建模和装配 AGC
示例：装配坐标系 AGC
要了解如何装配具有坐标系的 AGC，以便其在线束绘图中正确显示，请参阅示例装配。
示例模型位于 <Creo load point>\Common Files\help\sample_models\hmx\Grommet_model。
1. 打开 GROMMET_MODEL.asm 装配。
2. 单击 “组装”(Assemle)。“打开”(Open) 对话框出现。
3. 单击 grommet.prt，然后单击“打开”(Open)。绝缘垫圈零件随即显示在图形窗口中，而“元件放置”(Component Placement) 选项卡会出现在功能区中。

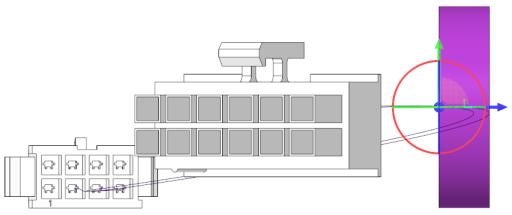

4. 从 “已保存方向”(Saved Orientations) 中选取“左视图”(LEFT)，然后将绝缘垫圈放置于线上，如图所示。
5. 从 “已保存方向”(Saved Orientations) 中选取“主视图”(FRONT)，然后将绝缘垫圈放置于线上，如图所示。

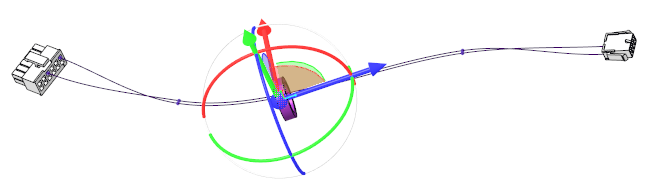

6. 从 “已保存方向”(Saved Orientations) 中选取“俯视图”(Top)，然后将绝缘垫圈放置于线上，如图所示。
7. 单击鼠标右键，然后单击“固定的约束”(Fix Constraint) 放置绝缘垫圈。
8. 单击“元件放置”(Component Placement) 选项卡上的 。
9. 单击“应用程序”(Applications) > “缆”(Cabling) 可打开“缆”(Cabling) 选项卡。
10. 右键单击缆，然后单击快捷菜单中的 “位置”(Location) 并选择绝缘垫圈的坐标系 CSYS_PART_DEF。随即显示“位置”(Location) 选项卡。
11. 在“位置”(Location) 选项卡上单击 添加位置。
12. 单击“元件”(Components) > “连接到线束”(Attach to Harness)。出现“连接线束”(ATT HARN) 菜单。
13. 单击“添加”(Add)，然后选择要连接到平整线束的绝缘垫圈。消息区域中会显示一条消息，确认元件已连接到线束。
14. 单击“完成/返回”(Done/Return)。
15. 单击“应用程序”(Applications) > “线束制造”(Harness Mfg)。Harness Manufacturing Extension 对话框随即打开。
16. 单击“平整线束”(Flatten Harness)。
*
您可能须将配置选项 pro_unit_length 的值更改为 mm。
示例：建模和装配单一轴元件
要了解如何建模和组装与几何元件关联的单一轴元件，以便其在线束绘图中正确显示，请参阅示例模型。示例模型位于 <Creo load point>\Common Files\help\sample_models\hmx\Backshell_model。
1. 打开 as85049_88-xxnyy.prt，然后选取类属实例。
2. 创建一个穿过曲面 Surf:17(CUT) 的基准轴。将该基准轴命名为 ROUTING_AXIS。

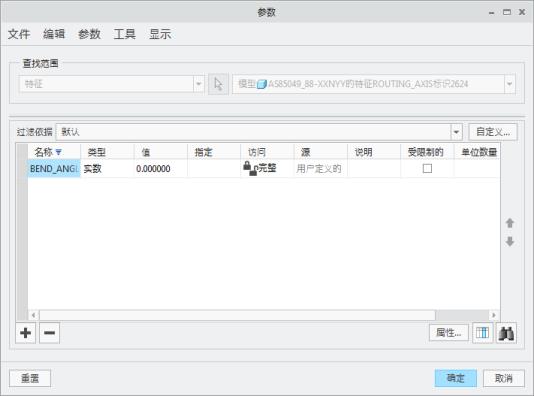

3. 在“模型树”中，右键单击 ROUTING_AXIS，然后单击 “参数”(Parameters)。“参数”(Parameters) 对话框打开。
4. 添加参数 BEND_ANGLE 并定义以下属性︰
◦ “类型”(Type) - REAL NUMBER
◦ “值”(Value) - 0
5. 单击“确定”(OK) 关闭“参数”(Parameters) 对话框。
6. 单击 “点”(Point) 以在入口孔处的路由轴上添加基准点。“基准点”(Datum Point) 对话框打开。
7. 在“放置”(Placement) 选项卡上，选择曲面 Surf:F7(PROTRUSTION) 作为“偏移参考”(Offset reference)，并在“偏移”(Offset) 框中键入 -0.02。
*
• 如果单位设置为英寸，则将偏移距离指定为 -0.02。
• 如果单位设置为毫米，则将偏移距离指定为 -0.5。
8. 单击“属性”(Properties) 选项卡，然后在“名称”(Name) 框中键入 ORIENT_POINT。
9. 保存并关闭模型。
10. 打开 BACKSHELL_MODEL.asm 装配。
11. 单击 “组装”(Assemle)。“打开”(Open) 对话框出现。
12. 选择 as85049_88-xxnyy.prt，然后单击 “打开”(Open)。“选择实例”(Select Instance) 对话框打开。
13. 在“按名称”(By Name) 选项卡上，单击 AS85049_88-21N02，然后单击“打开”(Open)。
14. 按如下步骤组装元件：

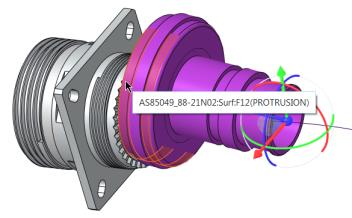

a. 如图所示定向元件，然后选择曲面 AS85049_88-21N02。

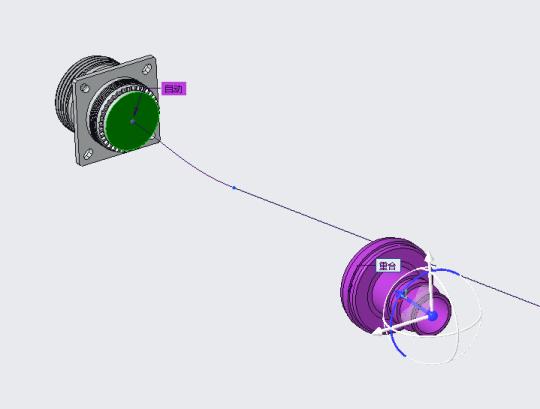

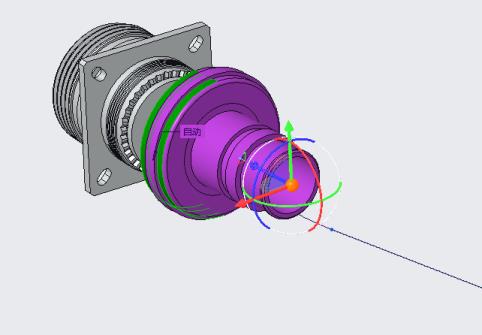

b. 单击以选择曲面 D38999_20FG:Surf:F17(PROTRUSION)，如图所示。重合约束被应用到曲面上。

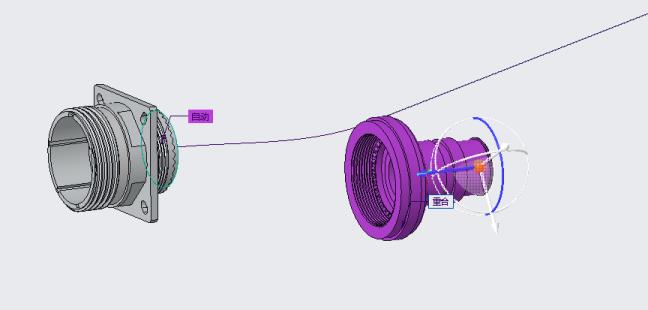

c. 单击曲面，如图所示。
d. 单击曲面 AS85049_88-21N02:F20(EXTRUDE_1)，如图所示。

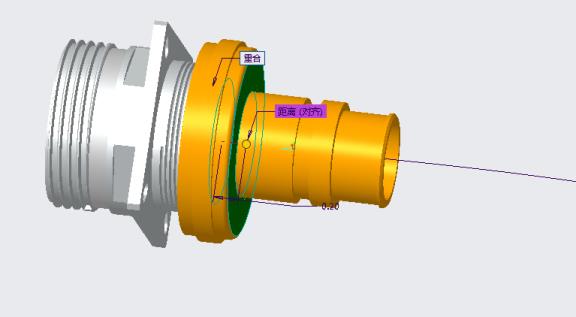

e. 在“元件放置”(Component Placement) 选项卡上，选择“距离”(Distance) 作为约束，然后键入 0.02 作为值。
f. 单击“元件放置”(Component Placement) 选项卡上的 。AGC 已被连接到线束模型。
15. 单击“应用程序”(Applications) > “缆”(Cabling) 打开“缆”模式。
16. 选择缆，单击鼠标右键，然后单击 “位置”(Location)。“位置”(Location) 对话框随即打开。
17. 从“模型树”中选择零件 AS85049_88-21N02.prt 的 ROUTING_AXIS。
18. 插入一个位置，如图所示。
19. 单击“元件”(Components) > “连接到线束”(Attach to Harness)。出现“连接线束”(ATT HARN) 菜单。
20. 单击“添加”(Add)，然后选择 AS85049_88-21N02.prt。消息区域中会显示一条消息，确认元件已连接到线束。
21. 单击“完成/返回”(Done/Return)。元件已被连接到 3D 线束装配。
22. 单击“应用程序”(Applications) > “线束制造”(Harness Mfg)。Harness Manufacturing Extension 对话框随即显示。

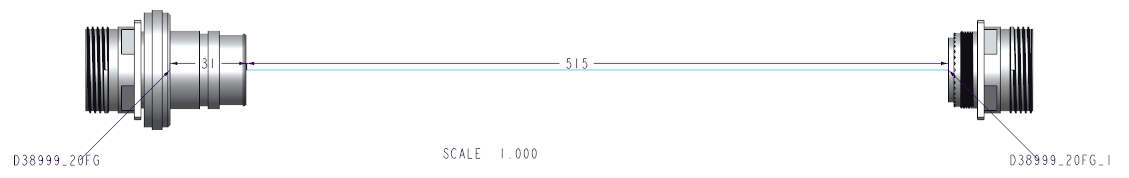

23. 单击“平整线束”(Flatten Harness)。生成线束制造绘图。
*
• 您可能须将配置选项 pro_unit_length 的值更改为 mm。
• 如果对线束绘图上分支段的位置进行编辑，AGC 将随主要几何移动。
示例：建模和装配多轴元件
要了解如何建模和组装与几何元件关联的多轴元件，以便其在线束绘图中正确显示，请参阅示例模型。示例模型位于 <Creo load point>\Common Files\help\sample_models\hmx\Y-Manifold_Model。
1. 打开 382a0xx.prt 零件，然后选择类属实例。

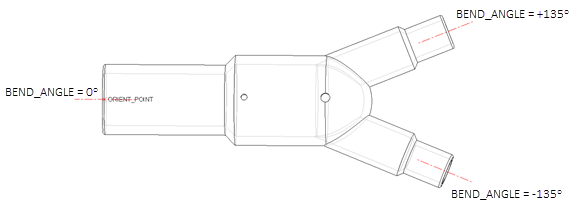

2. 定义多个路由轴，使其穿过 AGC 所有孔口中心，如图所示。

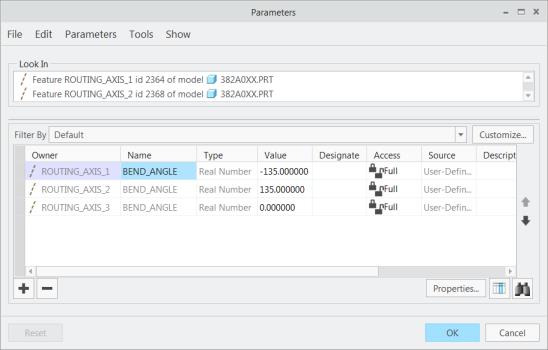

3. 选择所有路由轴，单击鼠标右键，然后单击 “参数”(Parameters)。“参数”(Parameters) 对话框打开。
4. 添加参数 BEND_ANGLE 并定义以下属性︰
◦ “类型”(Type) - REAL NUMBER
◦ “值”(Value) - 135、-135 和 0
5. 单击“确定”(OK) 关闭 “参数”(Parameters) 对话框。
6. 单击 “点”(Point) 以在入口孔处的路由轴上添加基准点。“基准点”(Datum Point) 对话框打开。

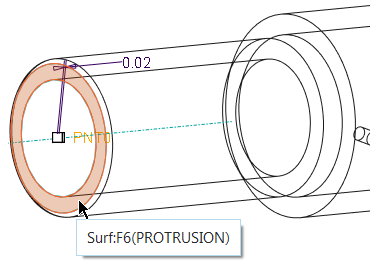

7. 在“放置”(Placement) 选项卡上，选择曲面 Surf:F6(PROTRUSTION) 作为“偏移参考”(Offset reference)，并在“偏移”(Offset) 框中键入 -0.02。
*
• 如果单位设置为英寸，则将偏移距离指定为 -0.02。
• 如果单位设置为毫米，则将偏移距离指定为 -0.5。
8. 单击“属性”(Properties) 选项卡，然后在“名称”(Name) 框中键入 ORIENT_POINT。
9. 保存并关闭模型。
10. 打开 y_manifold_asm.asm 装配。
11. 单击 “组装”(Assemle)。“打开”(Open) 对话框出现。
12. 选择 382a0xx.prt，然后单击“打开”(Open)。“选择实例”(Select Instance) 对话框随即显示。
13. 选择实例 382A023，然后单击“打开”(Open)。
14. 从 “已保存方向”(Saved Orientations) 中选取“主视图”(FRONT)，然后将元件放置于线上，如图所示。
15. 从 “已保存方向”(Saved Orientations) 中选取“俯视图”(TOP)，然后放置元件，如图所示。
16. 单击鼠标右键，然后单击“固定的约束”(Fix Constraint)。
17. 在“元件放置”Component Placement) 选项卡上单击 以放置 AGC。
18. 单击“应用程序”(Applications) > “缆”(Cabling) 打开“缆”模式。
19. 右键单击线 W1，然后单击 “位置”(Location)。“位置”(Location) 对话框随即显示。
20. 从“已保存方向”(Saved Orientations) 中选取“俯视图”(TOP)。
21. 从“模型树”中，选择上部路由轴，然后向出口拖动位置，如图所示。在“位置”(Location) 选项卡上单击 以插入位置。
22. 右键单击线 W1，然后单击 “位置”(Location)。“位置”(Location) 对话框随即显示。
23. 从“模型树”中，选择 ROUTING_AXIS_3，然后向出口拖动位置，如图所示。在“位置”(Location) 选项卡上单击 以插入位置。
24. 右键单击线 W2，然后单击 “位置”(Location)。“位置”(Location) 对话框随即显示。
25. 从“模型树”中，选择下部路由轴，然后向出口拖动位置。在“位置”(Location) 选项卡上单击 以插入位置。
26. 选择线 W2，单击鼠标右键，然后单击 “位置”(Location)，并在 W1 上选择线 ROUTING_AXIS_3 上的位置。在“位置”(Location) 选项卡上单击 以插入位置。
27. 选择线 W1，单击鼠标右键，然后单击 “位置”(Location)。
28. 从“模型树”中，选择 ROUTING_AXIS_3，然后向三轴交点方向拖动位置，如图所示。在“位置”(Location) 选项卡上单击 以插入位置。
29. 选择线 W2，单击鼠标右键，然后单击 “位置”(Location) 并单击上一步骤中创建的位置。在“位置”(Location) 选项卡上单击 以插入位置。
30. 单击“元件”(Components) > “连接到线束”(Attach to Harness)。出现“连接线束”(ATT HARN) 菜单。
31. 单击“添加”(Add)，然后选择 382A023。
32. 选择于路由轴相交处创建的位置点。元件已被连接到 3D 线束装配。
33. 单击“完成/返回”(Done/Return)。
34. 单击“应用程序”(Applications) > “线束制造”(Harness Mfg)。Harness Manufacturing Extension 对话框随即打开。
35. 单击“平整线束”(Flatten Harness)。生成平整线束制造绘图。
*
您可能须将配置选项 pro_unit_length 的值更改为 mm。
