HMX 自定义选项 - 仅限高级许可证

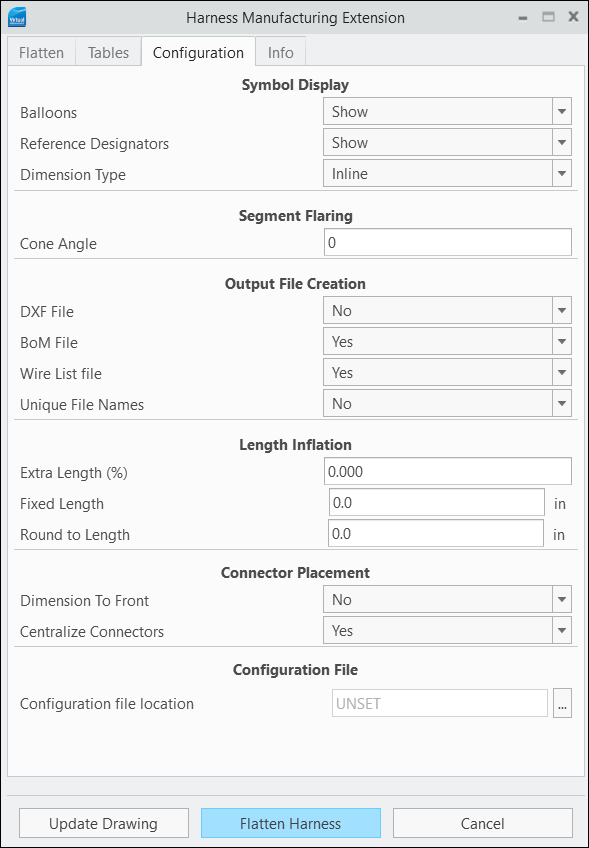

HMX 自定义选项现已移至 HMX 窗口中的全新选项卡内。这些自定义选项仅在使用 HMX 高级许可证时可用。自定义选项位于下图所示的几个部分下：
符号显示
本部分可控制 HMX 所生成绘图中“球标”和“位号”标签的显示或隐藏状态。这些选项可选为“显示”(Show) 或“隐藏”(Hide)。
如果将“球标”(Balloons) 选项设置为“隐藏”(Hide)，则“球标”在所生成的绘图中将处于隐藏状态。
如果将“位号”(Reference Designators) 选项设置为“隐藏”(Hide)，则将隐藏所生成绘图中的“位号”标签。
这些选项的默认值为“显示”(Show)。

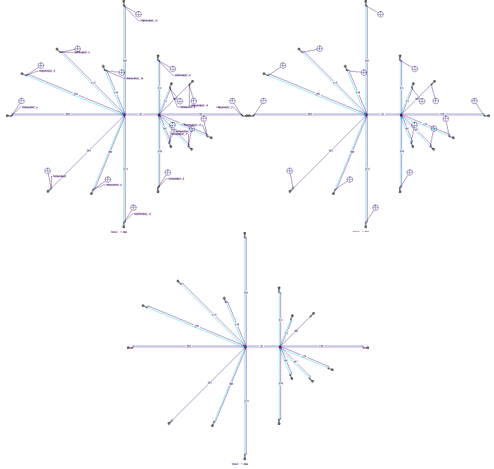

可显示或隐藏 HMX 创建的带有“球标”和“位号”标签的绘图
也可将“尺寸类型”(Dimension Type) 设置为“串联”(Inline) 或“引线”(Leader)。

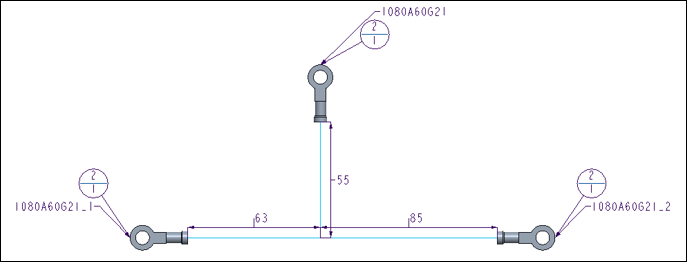

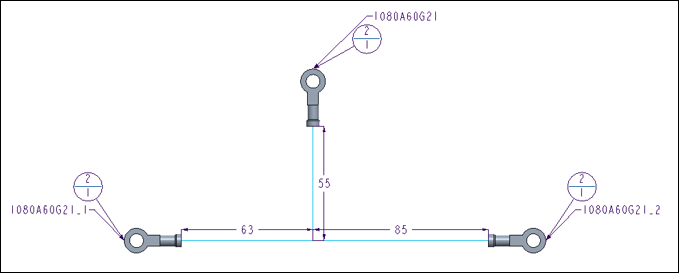

HMX 创建的带有“串联”(Inline) 和“引线”(Leader) 尺寸的绘图
段眩光
本部分可控制一组倾斜段中的第一段在放置时与水平/竖直方向所呈的角度。

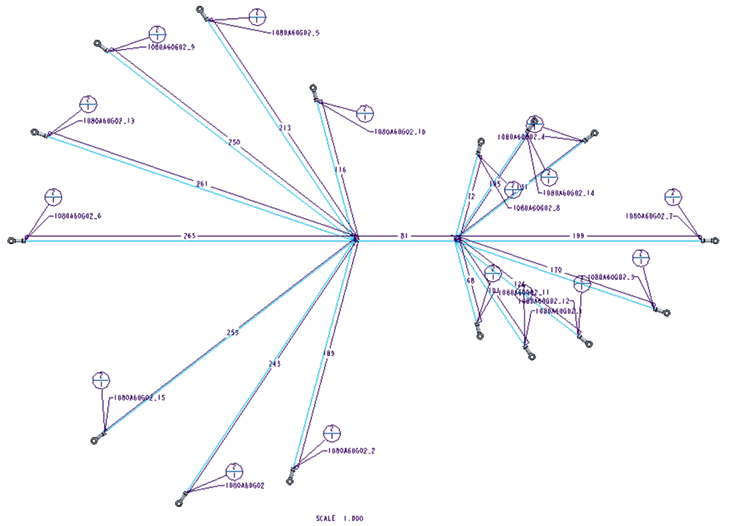

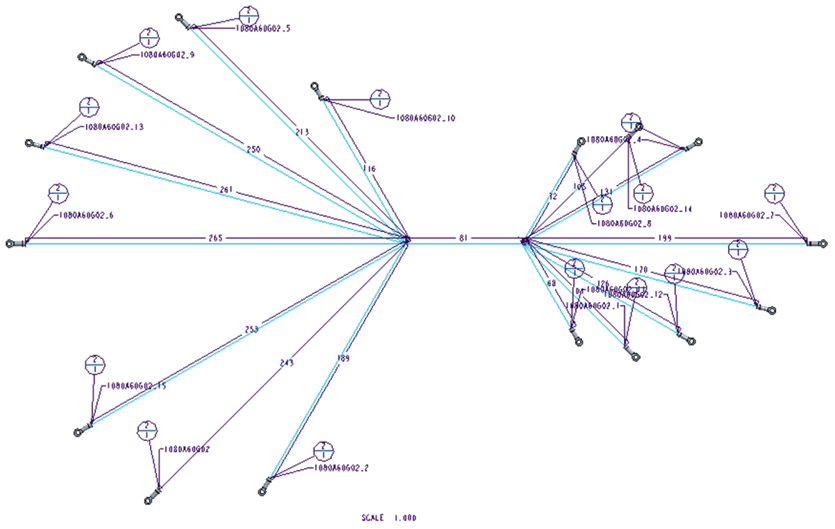

圆锥角度 15 度 | 圆锥角度 30 度 |
|---|---|
 |  |
该值为自然数 (不含小数)。
值大于 75 时会触发警告，指示绘图文件中的输出可能存在重叠段，进而导致无法读取。
默认值为 0，表示第一段相对于躯干水平放置。
最大值为 89，表示斜面中的所有线均位于躯干任意一侧的 1 度范围内。

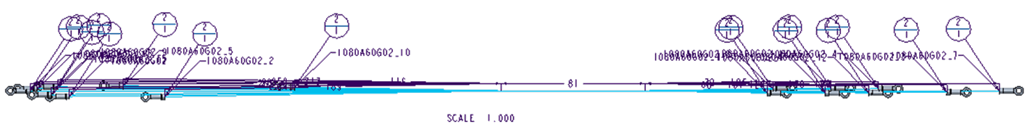

“圆锥角度”89 度
输出文件创建
本部分可控制基于 HMX 生成文件的过程。
可设置以下选项：
• “DXF 文件”(DXF File) - 若设置为“是”(Yes)，则生成的 HMX_Log.txt 文件将包含上次运行 HMX 的日志。默认值为“否”(No)。
• “BOM 文件”(BoM File) - 如果设置为“是”(Yes)，且具有 HMX 高级许可证，则将使用绘图内 BOM 表中的内容创建 HMX_BOM.csv 文件。默认值为“是”(Yes)。
• “线列表文件” (Wire List file) - 如果设置为“是”(Yes)，且具有 HMX 高级或标准许可证，则会使用绘图内“线列表”(Wire List) 表格中的内容创建 the HMX_Wirelist.csv 文件。默认值为“是”(Yes)。
• “唯一文件名”(Unique File Names) - 控制所生成文件的名称。如果设置为“是”(Yes)，则由 HMX 创建的每个文件均将具有唯一的名称，包括运行 HMX 的日期和时间。如果将此选项设置为“否”(No)，则将覆盖先前运行的 HMX 中的文件，除非已将这些文件重命名。默认值为“否”(no)。
长度膨胀
此部分可控制输出至“线列表”(Wire List) 和 BOM 的线和缆的长度值。这些值仅反映在“线列表”(Wire List) 和 BOM 表中，但不会反映在已生成的线条绘图中。“线列表”(Wire List) 和 BOM 表的生成取决于是否存在标准和/或高级 HMX 许可证。
选项“额外长度 (%)”(Extra Length (%)) 可为“线列表”(Wire List) 中的每条缆和 BOM 中的所有者线轴设置附加长度百分比。
此选项的可接受值为介于 0 和 85070586659632214952926045871129231360 之间的实数。
输入至文本输入面板的值被限制为 3 位小数，例如 5.125，表示缆长度将被延长 5.125%。
默认值为 0，表示不会延长缆。
选项“固定长度”(Fixed Length) 可控制欲添加至“线列表”(Wire List) 中各个项的缆数量。此选项的值类型由线束单位决定。如果线束以毫米为单位，则该值将被限制为自然数 (不含小数)。例如，若在输入面板中输入 10.5，则该值将由 HMX 更改为 10。
如果线束以英寸为单位，则该值将被限制为最多带 1 位小数的实数。例如，若在输入面板中输入 10.55，则该值将由 HMX 更改为 10.5。
此选项的最小值为 0。最大值由线束单位决定。对于实数，最大值为 85070586659632214952926045871129231360.0，对于自然数，最大值为 2147483647。
默认值为 0，表示不会延长缆。
 | 选项“固定长度”(Fixed Length) 和“额外长度 (%)”(Extra Length (%)) 为互斥选项。如果两个选项均有赋值，则将忽略百分比长度，仅考虑固定长度值。 |
“经舍入的长度”(Round to Length) 选项可控制线缆值。此选项的值类型由线束单位决定。
如果线束以毫米为单位，则该值将被限制为自然数 (不含小数)。例如，如果将 10.5 输入到输入面板，则该值将由 HMX 更改为 10。
如果线束以英寸为单位，则该值将被限制为不超过 1 位小数的实数。例如，如果将值 10.55 键入输入面板，则该值将由 HMX 更改为 10.5。
此选项的最小值为 0。最大值由线束单位决定。对于实数，最大值为 85070586659632214952926045871129231360.0。对于自然数，最大值为 2147483647。
默认值为 0，表示对于以毫米为单位的线束，默认将圆整到最接近的自然数，对于以英寸为单位的线束，不予以圆整。
连接器的放置
本部分可控制连接器在草绘内的放置情况，该草绘位于由 HMX 所生成的绘图内。
选项“到前面的尺寸”(Dimension To Front) 可控制 HMX 所使用的标注形式。该选项只能同 HMX 高级许可证一起使用。
可将此选项设置为“是”(Yes) 或“否”(No)。
如果设置为“是”(Yes)，则草绘上通向连接器的段上的尺寸将包含连接器长度，并将在显示时展现连接器的全长。

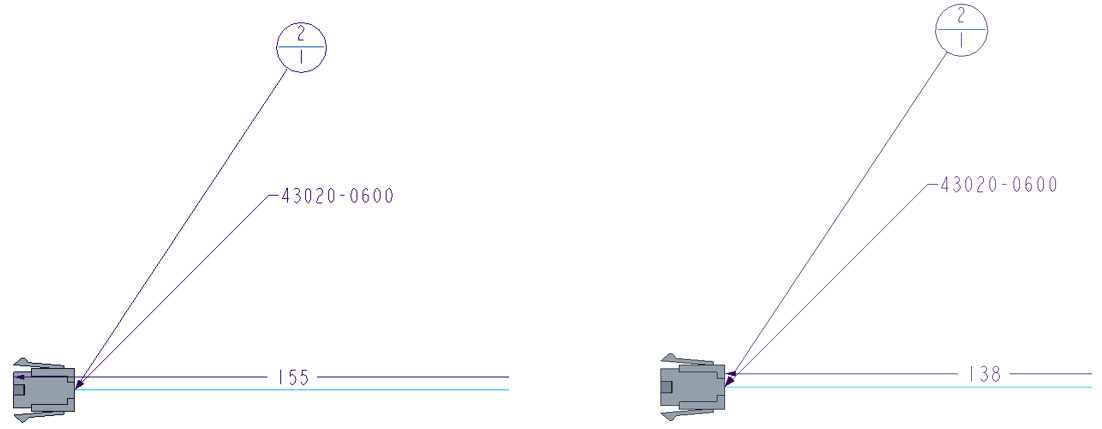

“到前面的尺寸”(Dimension To Front) 设置为 Yes 和 No 时的连接器
如果设置为“否”(No)，则通向连接器的段上的尺寸将于连接器末端截止，且不会包括连接器长度。
默认值为“否”(no)。
“集中显示连接器”(Centralize Connectors) 可控制连接器与通向连接器自身的段之间的连接。
可选值为“是”(Yes) 和“否”(No)。
如果将选项“集中显示连接器”(Centralize Connectors) 设置为“是”(Yes)，则连接器将从位于所有已布线插针中心的插针连接至草绘。
如果设置为“否”(No)，则连接器将通过与进入连接器最短长度相对应的插针连接至草绘。
此选项的默认值为“是”(Yes)。
配置文件
本部分控制 HMX 所用配置文件的位置。“配置文件位置”(Configuration file location) 选项可用于选择一个可从中读取 HMX 配置文件的文件夹。此配置文件可存储用户选择的选项，并将其应用于当前会话。选择新的配置文件位置后，必须关闭并重新打开 HMX 用户界面以应用这些更改。此选项的默认值 Creo Parametric 工作目录。
