Flujo externo con cierre de fugas. Ejercicio 2: Preparación de la malla
Se crea una caja externa con una zona de malla refinada que rodea el camión, para resolver el flujo externo.
1. En el árbol de Flow Analysis, seleccione Dominios (Domains).
2. En el panel de propiedades, en la ficha Malla (Mesh), en el árbol de
Creo Flow Analysis (Creo Flow Analysis), seleccione Volúmenes exteriores (Exterior Volumes) para la Ubicación de malla (Mesh Location).
Creo Flow Analysis (Creo Flow Analysis), seleccione Volúmenes exteriores (Exterior Volumes) para la Ubicación de malla (Mesh Location).3. Seleccione No uniforme (Nonuniform) para la lista desplegable Márgenes de la caja (Bounding Box Margins) e introduzca los valores de la siguiente manera:
◦ Tamaños mínimos de lado (Minimum Side Sizes): 0.3, 0, 1.5
◦ Tamaños máximos de lado (Maximum Side Sizes): 2.0, 1.2, 1.5
4. Introduzca 0.0005 como Tamaño mínimo de celda (Minimum Cell Size).
5. Seleccione Refinamiento de zona de cuadro (Box Zone Refinement) en Refinar opciones de zona (Refine Zone Options) y especifique los siguientes parámetros:
◦ Tamaño de celda (Cell Size): 0.005
◦ Primera esquina (First Corner): -9.0, -1.0, -1.5
◦ Esquina diagonal (Diagonal Corner): 11.0, 4.0, 1.5
6. Seleccione Modo ampliado (Extended Mode) para Opciones de configuración (Setup Options) y, a continuación, seleccione Combinadas con parches (Combined with Patches) para Opciones de subfunción (Sub-feature Options).
7. Pulse en
Generar malla (Generate Mesh) para crear la malla alrededor del camión.
Generar malla (Generate Mesh) para crear la malla alrededor del camión.8. En el grupo Postproceso (Post-processing), pulse en
Vista de sección (Section View).
Vista de sección (Section View).9. Aparecen las propiedades Section 01. Defina los valores de las opciones, tal como se indica a continuación:
◦ Tipo (Type): Plano Z (Plane Z)
◦ Plano arbitrario (Arbitrary Plane): 0

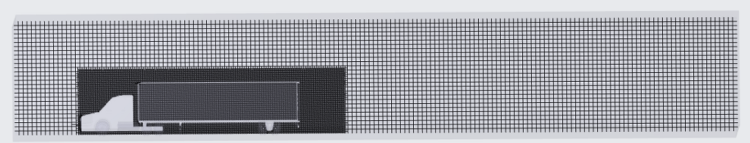

10. En la ficha Vista (View) del panel de propiedades, para Rejilla (Grid), seleccione Sí (Yes). Aparece la malla de la sección, tal como se muestra en la siguiente figura. La malla tiene fugas dentro del remolque debido a taladros en la geometría.
Malla de volumen externa alrededor del camión
