Flujo externo con cierre de fugas. Ejercicio 3: Identificación y cierre de fugas
Para cerrar la fuga, es necesario identificar la vía de fuga. La operación de cierre de fugas (SEALS) se utiliza para este propósito:
1. En el grupo Operaciones (Operations) de la ficha Flow Analysis, pulse en Cierre de fugas (SEALS) (Leak Closure (SEALS)) para que se abra la ficha Cierre de fugas (SEALS) (Leak Closure (SEALS)).
2. Pulse en Interior (Inside). Seleccione puntos como Definición interior (Inside Definition).
3. Pulse en el botón para añadir un valor de Punto de monitor (Monitor Point). Aparecerá el cuadro de diálogo Point Properties. Especifique los siguientes valores para crear un punto dentro del remolque.
◦ Posición (Position): 1, 2, 0 metros
4. Pulse en Aceptar (OK). Punto 01 (Point 01) se añade en Definición interior (Inside Definition).
5. Pulse en Buscar fuga (Find Leakage) para identificar las fugas entre el remolque y las regiones de fluido externo. La región de fluido en el interior del remolque se muestra en rojo.
6. En la lista desplegable Mostrar (Display), seleccione Fugas (Leaks) para mostrar los taladros con fugas con contorno azul.
7. En Posición (Position), especifique 0.5.
8. Pulse en Cerrar fuga (Close Leakage) para dividir el volumen de fluido en dos partes.
9. En > del árbol de Flow Analysis, el volumen WHOLE_MESH_1 es el volumen del fluido externo.

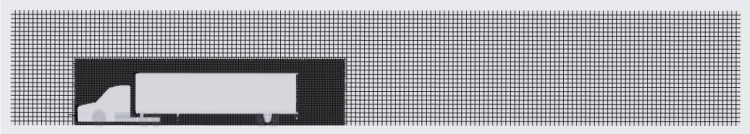

10. En > del árbol de Flow Analysis, seleccione Section 01 para ver la sección. El volumen de fluido filtrado en el remolque ahora se ha eliminado de la malla.
