Calidad de la simulación
La fidelidad de los resultados obtenidos para una simulación en directo depende de lo siguiente:
• El tamaño de la pieza o el cuerpo que se está analizando en relación con el tamaño global de la geometría del modelo: cuanto mayor sea la geometría global en relación con una pieza delgada, menor será la fidelidad de los resultados.
• Configuración de fidelidad global y refinamiento local: se puede mejorar la fidelidad de los resultados mediante la siguiente configuración de control en el grupo Opciones de rendimiento (Performance Options) de la ficha Simulación en directo (Live Simulation):
◦
Fidelidad global (Global Fidelity): al aumentar la fidelidad global se captura más detalle geométrico en todos los cuerpos, pero se puede aumentar el tiempo de cálculo. La fidelidad global se aplica de manera uniforme y no tiene en cuenta las áreas de interés localizadas. Mueva la corredera hacia la derecha para aumentar la fidelidad global para el cuerpo o componente.
Fidelidad global (Global Fidelity): al aumentar la fidelidad global se captura más detalle geométrico en todos los cuerpos, pero se puede aumentar el tiempo de cálculo. La fidelidad global se aplica de manera uniforme y no tiene en cuenta las áreas de interés localizadas. Mueva la corredera hacia la derecha para aumentar la fidelidad global para el cuerpo o componente.Utilice la opción de configuración sim_live_result_quality para definir el valor de precisión por defecto general de la simulación en directo. El valor varía de 0.05 a 1.0 y se puede cambiar por múltiplos de 0.05.
◦
Refinamiento local (Local Refinement): esta configuración se utiliza para definir el tamaño mínimo de elemento creado para cuerpos, piezas o componentes específicos de un modelo. El refinamiento local permite aplicar una resolución mayor a los cuerpos, componentes o conjuntos seleccionados, a la vez que se conserva una fidelidad global más baja para el resto del modelo. De este modo, se obtienen resultados precisos en regiones críticas sin afectar significativamente al rendimiento general de la simulación. Para el análisis de geometría muy delgada en comparación con el resto del modelo, se puede definir un elemento de tamaño mínimo más pequeño.
Refinamiento local (Local Refinement): esta configuración se utiliza para definir el tamaño mínimo de elemento creado para cuerpos, piezas o componentes específicos de un modelo. El refinamiento local permite aplicar una resolución mayor a los cuerpos, componentes o conjuntos seleccionados, a la vez que se conserva una fidelidad global más baja para el resto del modelo. De este modo, se obtienen resultados precisos en regiones críticas sin afectar significativamente al rendimiento general de la simulación. Para el análisis de geometría muy delgada en comparación con el resto del modelo, se puede definir un elemento de tamaño mínimo más pequeño.Tamaño del elemento de visualización (Display Element Size): pulse en
Tamaño del elemento de visualización (Display Element Size) y, a continuación, mueva el puntero por distintas áreas del modelo. El tamaño del elemento se muestra para distintas regiones del modelo. La visualización del tamaño de elemento ayuda a evaluar si con la configuración de fidelidad actual se proporciona suficiente resolución para el modelo. Es especialmente útil cuando se utiliza la configuración de refinamiento global y local a la vez para equilibrar la precisión y el rendimiento.
Tamaño del elemento de visualización (Display Element Size) y, a continuación, mueva el puntero por distintas áreas del modelo. El tamaño del elemento se muestra para distintas regiones del modelo. La visualización del tamaño de elemento ayuda a evaluar si con la configuración de fidelidad actual se proporciona suficiente resolución para el modelo. Es especialmente útil cuando se utiliza la configuración de refinamiento global y local a la vez para equilibrar la precisión y el rendimiento.Ejemplo: uso del refinado global y local para mejorar la calidad de los resultados de geometría delgada
En el siguiente ejemplo, se aplica una carga a un modelo con geometría delgada, tal como se muestra a continuación:

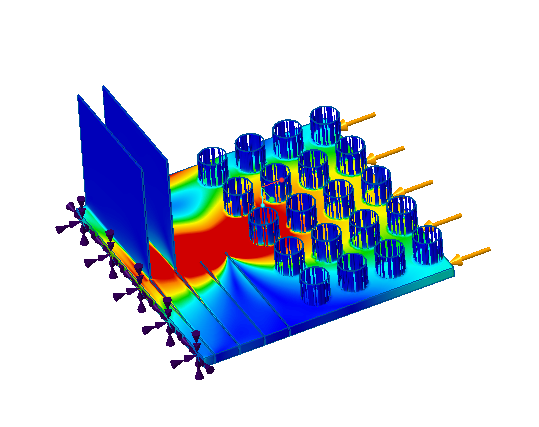

En este caso, se obtiene la siguiente simulación de salida con el valor de la barra corredera Fidelidad global (Global Fidelity) en aproximadamente el 50 % y sin ninguna configuración de refinamiento local definida.
Los resultados muestran regiones no resueltas completamente
En los resultados, se muestra una marcada degradación de la calidad de los resultados para la región que se desea estudiar. Esto se debe a que la simulación se ejecuta en la geometría en su totalidad.
Para identificar las regiones del modelo con degradación en los resultados, realice los siguientes pasos:
1. Pulse en

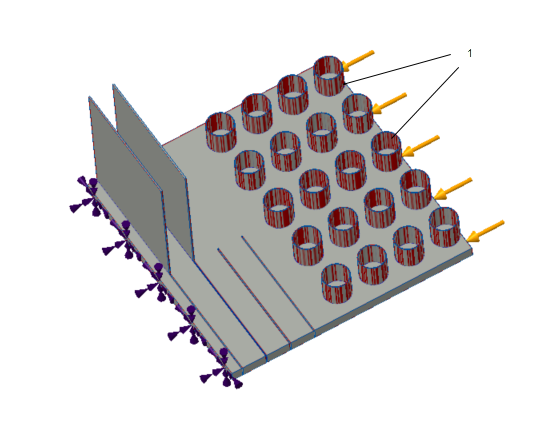

Inspeccionar desviación (Inspect Deviation) del grupo Opciones de visualización (Display Options). Las áreas del modelo que no se resuelven completamente en el estudio de simulación y que muestran degradación en los resultados se realzan, tal como se indica en la siguiente figura.
Inspeccionar desviación (Inspect Deviation) del grupo Opciones de visualización (Display Options). Las áreas del modelo que no se resuelven completamente en el estudio de simulación y que muestran degradación en los resultados se realzan, tal como se indica en la siguiente figura.
1. Se realzan las regiones que no se han resuelto completamente en el modelo.
2. Después de identificar las regiones del modelo con degradación en los resultados, defina el refinamiento local para ese cuerpo.

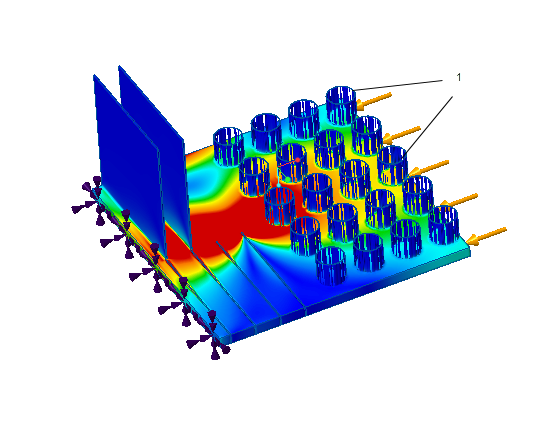

Si se ejecuta la misma simulación con la barra corredera Calidad de la simulación (Simulation Quality) todavía al 50 %, pero con una configuración de refinamiento local para el cuerpo con geometría delgada, los resultados de la simulación son los que se muestran en la siguiente figura:
1. Resultados con refinamiento local aplicado al cuerpo con la geometría delgada.
Resumen: mejora de la calidad de los resultados de la simulación
Para mejorar la fidelidad de los resultados de la simulación en directo, realice una o todas las siguientes acciones:
• Utilice una tarjeta gráfica mayor (más memoria y velocidad del reloj): permite simular problemas mayores con más detalle.
• Simule un problema menor: pruebe a dividir el modelo en regiones más pequeñas para la simulación y ejecute una simulación independiente de una de esas regiones. Aplique las condiciones de límite adecuadas que existen para la región más pequeña cuando forma parte de toda la geometría.
• Defina el refinamiento local con un tamaño mínimo de elemento menor para la región del modelo donde observe la degradación de los resultados.
• Utilice la opción de configuración sim_live_result_quality para definir el valor de precisión por defecto de la simulación en directo. El valor varía de 0.05 a 1.0 y se puede cambiar por múltiplos de 0.05.
