Uso de tablas de tolerancias ISO
Cotas lineales
Cuando se selecciona la casilla Utilizar tablas de tolerancias ISO (Use ISO tolerance tables) en el cuadro de diálogo Opciones (Options), EZ Tolerance Analysis utiliza las tablas de tolerancias ISO para asignar tolerancias por defecto a las cotas lineales.
Las tolerancias por defecto para las cotas lineales se derivan de la tabla de tolerancias Cotas generales. La tolerancia aplicada depende de lo siguiente:
• La propiedad de clase modelo del modelo
• El tamaño nominal de la cota
Las tolerancias por defecto se determinan cuando se crea una nueva acumulación o cuando se actualiza una acumulación existente después de añadir o quitar funciones.
Para activar las tablas de tolerancias ISO para cotas lineales:
1. Pulse en Opciones (Options) de la ficha EZ Tolerance. Se abre el cuadro de diálogo Opciones (Options).
2. Seleccione Utilizar tablas de tolerancias ISO (Use ISO tolerance tables).
3. Pulse en Aceptar (OK).
Para sustituir una tolerancia por defecto para una cota lineal, pulse en el valor de tolerancia junto a la cota en la tabla de acumulaciones y, a continuación, especifique un nuevo valor en el cuadro de diálogo Editar tolerancia (Edit Tolerance).
Cotas de taladro y eje
Se pueden utilizar tablas de tolerancias ISO para definir tolerancias por defecto para las cotas de diámetro de las funciones de taladro y eje.
Para activar las tablas de tolerancias ISO para las cotas de diámetro de las funciones de taladro y eje:
1. Pulse en Tabla de acumulaciones (Stackup Table) en la ficha EZ Tolerance. Se abre el cuadro de diálogo EZ Tolerance Analysis.
2. Pulse en
delante de una acumulación para abrir la tabla de acumulaciones en la que se muestran los detalles de la acumulación.

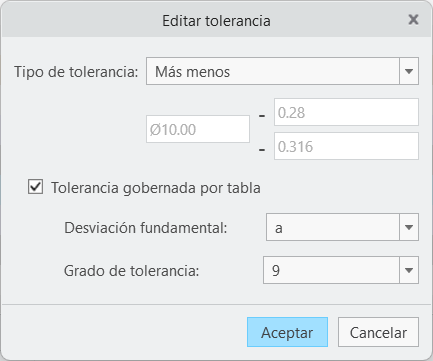

delante de una acumulación para abrir la tabla de acumulaciones en la que se muestran los detalles de la acumulación.3. Pulse en el valor de tolerancia situado junto a una cota de diámetro, o bien en una función de taladro o eje. Se abre el cuadro de diálogo Editar tolerancia (Edit Tolerance).
4. Seleccione Tolerancia gobernada por tabla (Table-driven tolerance) para activar las tablas de tolerancia ISO.
5. Seleccione las opciones deseadas en los cuadros Desviación fundamental (Fundamental deviation) y Grado de tolerancia (Tolerance grade).
6. Pulse en Aceptar (OK).
 | El tipo de tolerancia simétrica no se soporta para las tolerancias gobernadas por tabla. Solo se puede utilizar el tipo de tolerancia Más menos (Plus Minus) o Límites (Limits) con tolerancias gobernadas por tabla. |
Limitaciones
Las tablas de tolerancia ISO solo se aplican a las cotas de la tabla de acumulaciones que no están vinculadas a las anotaciones de Creo. Si una cota de la tabla de acumulaciones está vinculada a una anotación de Creo, la tolerancia de la cota se deriva de la anotación. Si una cota de la tabla de acumulación está vinculada a una anotación de Creo, en la tabla de acumulaciones se utiliza la tolerancia definida en la anotación.
La aplicación EZ Tolerance Analysis lee los ficheros de la tabla de tolerancias desde el directorio de instalación por defecto o el directorio especificado por la opción tolerance_table_dir. Para obtener información sobre cómo definir una opción de configuración, consulte Procedimiento para definir las opciones de configuración.
Se puede editar el contenido de los ficheros de tabla de tolerancias. Sin embargo, los ficheros de la tabla de tolerancias deben tener los mismos nombres que los ficheros instalados con el software.
