Duplicación de una acumulación
Se puede duplicar una acumulación existente para evaluar la misma medida de acumulación mediante diferentes configuraciones de análisis. Por ejemplo, se pueden comparar resultados con diferentes opciones de configuración de desvío del conjunto (maximizar o minimizar), objetivos de acumulación (tipo o valor de tolerancia) o tipos de análisis (caso más desfavorable o RSS).
Para duplicar una acumulación existente:
1. Pulse en Tabla de acumulaciones (Stackup Table) en la ficha EZ Tolerance. Se abre el cuadro de diálogo EZ Tolerance Analysis.
2. Opcionalmente, pulse en en la parte superior izquierda de la tabla de detalles de la acumulación para volver a la lista de acumulaciones de tolerancia.
3. Pulse con el botón derecho del ratón en la acumulación que desee duplicar.
4. Seleccione Duplicar (Duplicate) en el menú contextual.

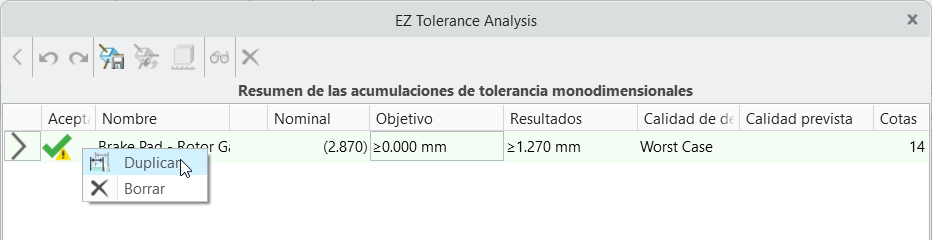

Cuadro de diálogo de EZ Tolerance Analysis en el que se muestra la tabla Resumen de las acumulaciones de tolerancia monodimensionales, con un menú contextual abierto para una fila de acumulación y el comando Duplicar (Duplicate) realzado.
Se crea una copia de la acumulación seleccionada y se añade a la lista.
5. Pulse en Flecha de contracción que apunta hacia la derecha para ver los detalles de la acumulación y realizar los cambios deseados.
*
Las acumulaciones duplicadas comparten cotas con la acumulación original. Cuando se cambia una tolerancia en una acumulación, el mismo cambio aparece en la otra acumulación. Para obtener más información sobre cómo las acumulaciones comparten funciones y cotas, consulte Adición de acumulaciones.
