Parámetros de HSM de acabado de rectificado
Los siguientes parámetros son específicos de las secuencias CN de HSM de acabado de rectificado. En el momento de la configuración, los parámetros se relacionan bajo un epígrafe que corresponde al nombre de la categoría.
Para obtener una descripción de los parámetros de mecanizado comunes, disponibles para todos los tipos de secuencias CN, consulte Parámetros comunes de secuencia CN.
Tolerancias y profundidades de corte

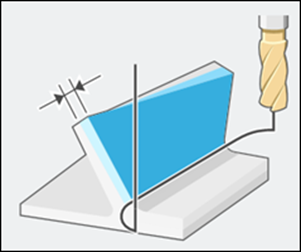

• Material excedente de rectificado (Swarf stock allowance) (ID: SWARF_STOCK_ALLOW)
Permite definir la cantidad de material que queda tras el corte final en las superficies de referencia de rectificado.

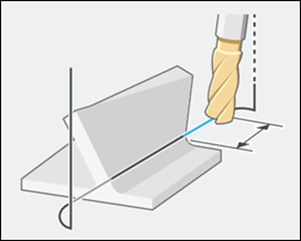

• Distancia de sobrecarrera inicial (Start overtravel distance) (ID: START_OVERTRAVEL)
Permite añadir automáticamente la distancia al principio de la trayectoria de herramienta.

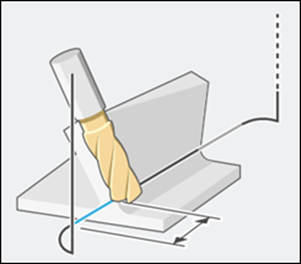

• Distancia de sobrecarrera final (End overtravel distance) (ID: END_OVERTRAVEL)
Permite añadir automáticamente la distancia al final de la trayectoria de herramienta.
Movimientos de corte
• Estrategia de trayectoria de herramientas de suelo (Floor toolpath strategy) (ID: FLOOR_TOOLPATH_STRATEGY)
Permite especificar la estrategia de creación de trayectorias de herramienta basada en la superficie de suelo. Los valores son:

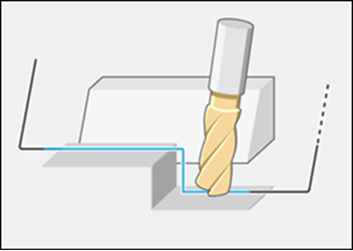

◦ ON_FLOOR: permite crear siempre la trayectoria de herramienta con referencia a la superficie del suelo.

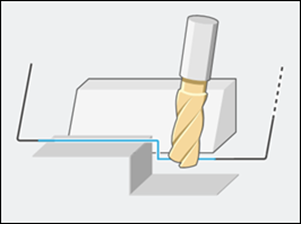

◦ ON_SWARF_AND_FLOOR: permite crear la trayectoria de herramienta en la intersección de las superficies de rectificado y suelo.
Si no existe ninguna intersección, la trayectoria de herramienta se crea en la arista inferior de la superficie de rectificado.

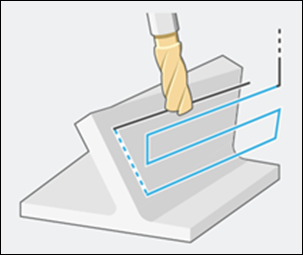

• Estrategia de cortes múltiples (Multiple cuts strategy) (ID: MULTI_CUT_STRATEGY)
Permite especificar la opción de profundidad de corte. Las opciones son:

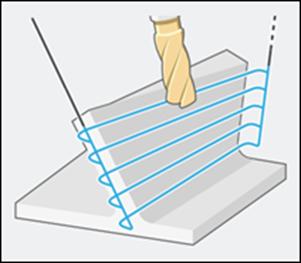

◦ BY_MAX_STEP_DEPTH: se tiene en cuenta el valor del parámetro Profundidad de paso máxima (Maximum step depth) para los cortes de rectificado.
◦ BY_NUMBER_CUTS: se tiene en cuenta el valor Número de cortes (Number of cuts) para los cortes de rectificado.
• Patrón de cortes múltiples (Multiple cuts pattern) (ID: MULTI_CUT_PATTERN)
Permite especificar la opción para generar cortes con respecto a las curvas guía. Las opciones son:

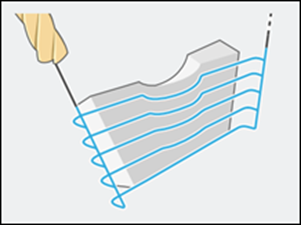

◦ MORPH: permite crear cortes de mezcla entre las curvas guía superior e inferior.

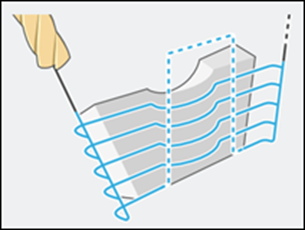

◦ OFFSET_FROM_TOP: permite crear cortes paralelos a la curva guía superior.

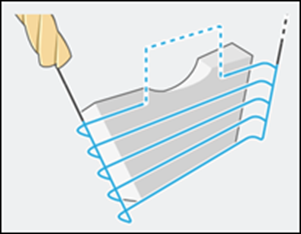

◦ OFFSET_FROM_BOTTOM: permite crear cortes paralelos a la curva guía inferior.

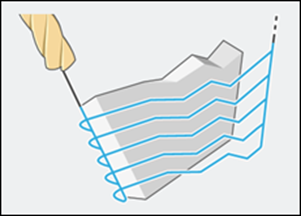

◦ ALIGN_WITH_LONGEST_CONTACT_LINE: permite crear cortes paralelos a la curva guía más larga para garantizar una cobertura total del área.
• Orden de pasadas múltiples (Multiple passes order) (ID: MULTI_PASS_ORDERS)
Permite especificar el orden de varias pasadas. Las opciones son:
◦ BY_CUTS: se mecanizan todos los cortes en primer lugar y luego se procede a la pasada interna.

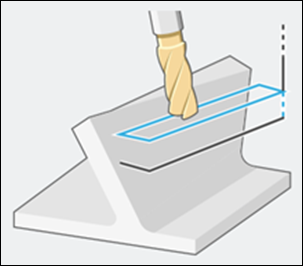

◦ BY_PASSES: se mecanizan todas las pasadas en primer lugar y luego se procede al siguiente corte.
Configuración de la máquina

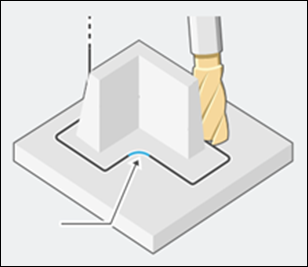

• Radio de esquina interior (Inner corner radius) (ID: INNER_CORNER_RADIUS)
Permite definir el tamaño del acuerdo para controlar el redondeo de las esquinas internas.

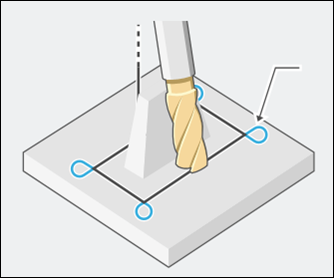

• Radio del bucle externo (Outer loop radius) (ID: OUTER_LOOP_RADIUS)
Permite definir el tamaño del arco para controlar la creación de bucles en las esquinas externas.
• Tipo de esquina exterior (Outer corner type) (ID: OUTER_CORNER_TYPE)
Permite especificar la opción para controlar las esquinas externas. Las opciones son:
◦ SHARP_CORNER: se conserva la agudeza en todas las esquinas externas.
◦ ROLL_AROUND: se hace rodar la herramienta alrededor de todas las esquinas externas para quitar agudeza.
◦ LOOP: se crean esquinas externas mediante la ampliación segmentos rectos y la conexión con un arco para formar un bucle. Se tiene en cuenta el valor del parámetro Radio del bucle externo (Outer loop radius).
