Melhorando o ângulo de sincronização
Creo Parametric 13.4.0.0
Local da interface do usuário: Clique em
Tubulação >
Informações da tubulação.
Tubulação > Informações da tubulação.Descrição

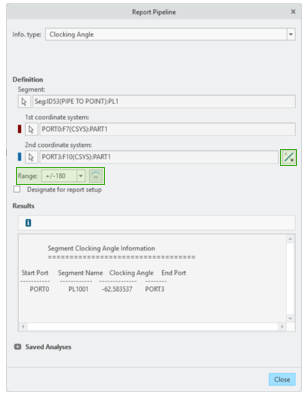

A análise do ângulo de sincronização para encaixes de tubulação conectados foi aprimorada para melhorar a precisão e a clareza da avaliação da orientação do encaixe. A análise fornece uma visualização gráfica para validar a orientação e tem suporte para intervalos de ângulos de sincronização selecionáveis, permitindo uma interpretação mais clara do alinhamento relativo do encaixe.
Esse aprimoramento fornece as capacidades a seguir:
• Cálculo do ângulo de sincronização melhorado entre encaixes de tubulação conectados.
• Visualização gráfica para validar a orientação do encaixe.
• Intervalo de ângulos de sincronização selecionável de ±180° ou 0–360°.
• Capacidade de inverter a orientação do encaixe para avaliar um alinhamento alternativo.
Vantagens
• As informações do ângulo de sincronização são apresentadas de maneira alinhada com as expectativas da indústria.
• A interpretação da orientação do encaixe em montagens de tubulação é mais clara e consistente.
• A validação da orientação foi simplificada durante atividades de design e revisão.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
