Apresentando novas verificações do ModelCheck
Creo Parametric 13.4.0.0

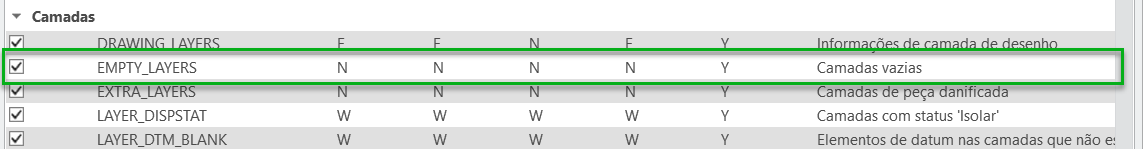

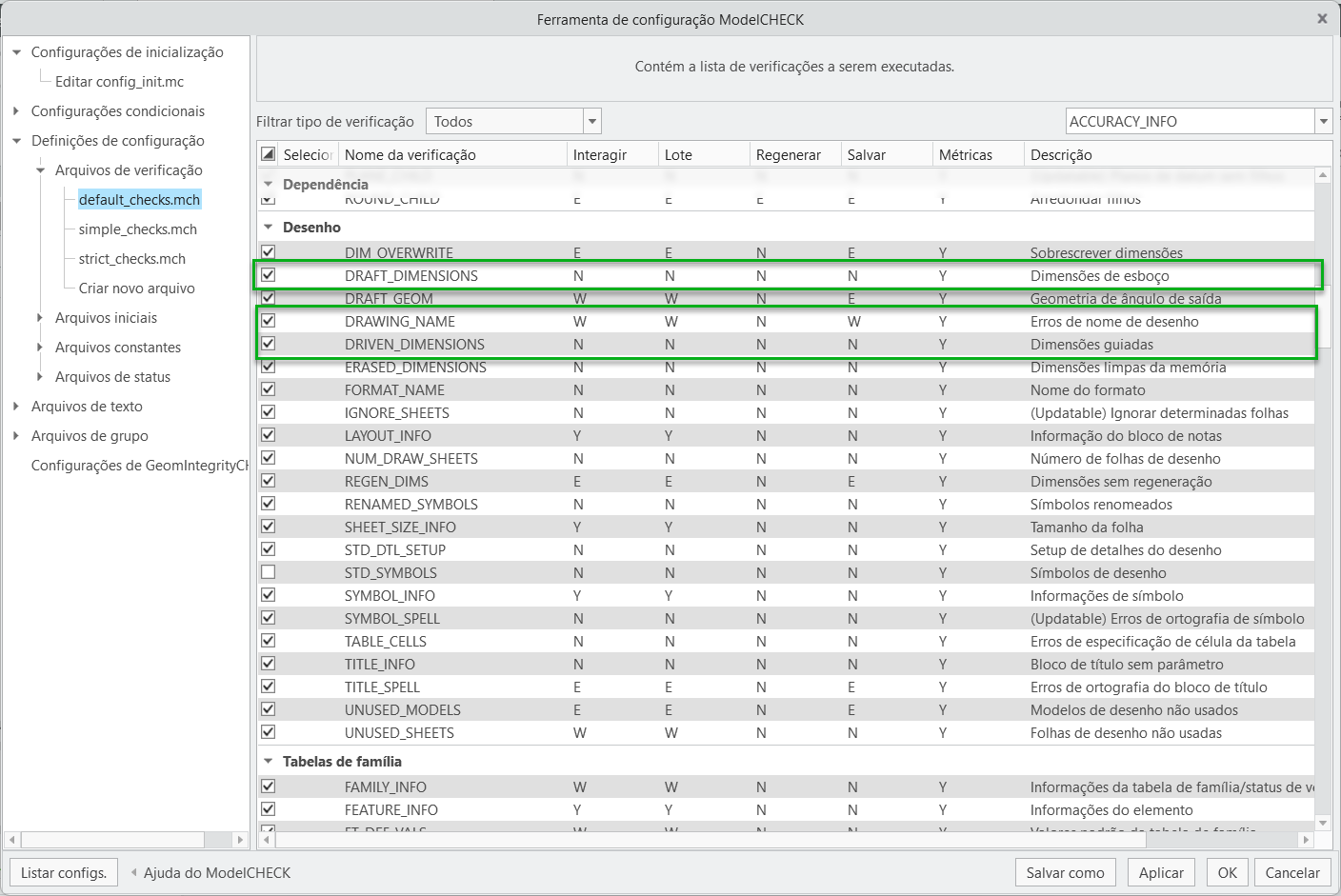

Local da interface do usuário: Essas verificações podem ser habilitadas no ModelCheck e configuradas para serem relatadas como erros ou alertas.
Vídeos
Descrição
Agora, o ModelCheck inclui novas verificações para desenhos e modelagem para melhorar a validação de dimensões e uso da camada.
Esse aprimoramento apresenta as novas verificações a seguir:
• Verificações de desenho
◦ DRIVEN_DIMENSIONS — Relata as dimensões guiadas no desenho.
◦ DRAFT_DIMENSIONS — Relata as dimensões de esboço no desenho.
◦ ERASED_DIMENSIONS — Relata as dimensões limpas da memória no desenho.

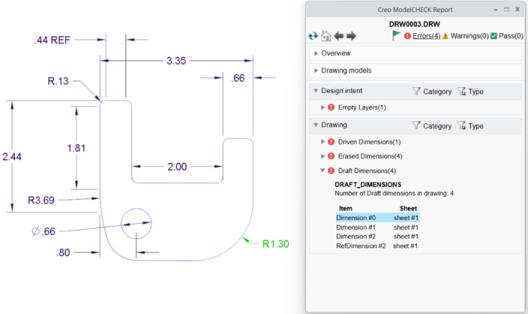

Cada nova verificação de desenho destaca as dimensões correspondentes no desenho.
• Verificação de modelagem

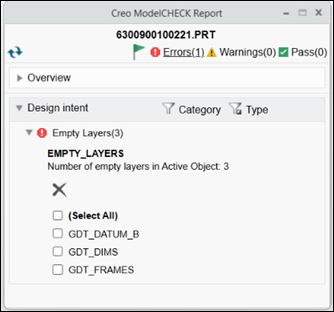

◦ EMPTY_LAYERS — Lista camadas que estão vazias e não têm nenhuma regra de camada. Também é possível apagar camadas vazias do relatório do ModelCheck.
Vantagens
• As verificações de desenho ajudam a garantir que os dados do desenho sejam precisos e guiados a partir do modelo. Isso ajuda a garantir que a precisão do design seja mantida e seja adequadamente representada para consumidores downstream.
• O aprimoramento de camada facilita a criação de modelos limpos, melhorando a identificação e a remoção das camadas não usadas.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma |
