Aprimoramento do EZ Tolerance Analysis: Tabelas de tolerância ISO para dimensões não vinculadas
Creo Parametric 13.4.0.0
Local da interface do usuário: Na aba EZ Tolerance :
• Clique em

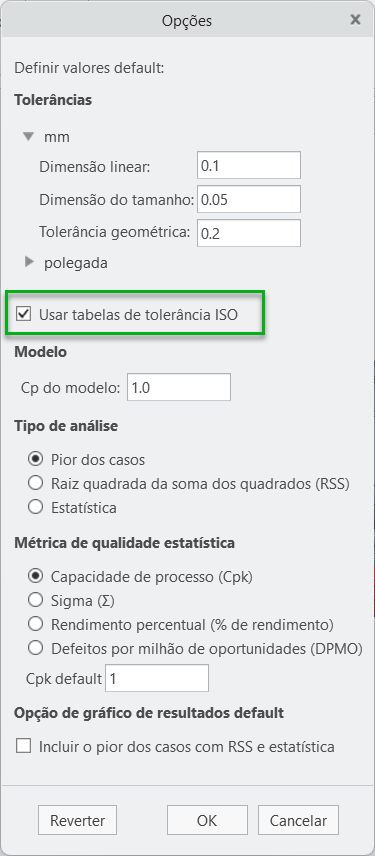

Opções. A caixa de diálogo Opções é aberta, exibindo a caixa de seleção Usar tabelas de tolerância ISO.
Opções. A caixa de diálogo Opções é aberta, exibindo a caixa de seleção Usar tabelas de tolerância ISO.
• Faça o seguinte:
1. Clique em Tabela de acúmulos. A caixa de diálogo EZ Tolerance Analysis é aberta.
2. Clique em
na frente de um acúmulo. Os detalhes do acúmulo aparecem.

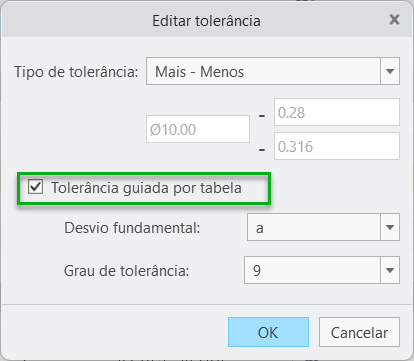

na frente de um acúmulo. Os detalhes do acúmulo aparecem.3. Clique na tolerância próxima a uma dimensão ou um elemento de furo ou haste. A caixa de diálogo Editar tolerância é aberta, exibindo a caixa de seleção Tolerância guiada por tabela.
Descrição
Agora, é possível usar tabelas de tolerância ISO como tolerância default para dimensões não vinculadas em um acúmulo.
Antes, era possível definir somente um valor de tolerância default para todas as dimensões de tamanho e não era possível usar tabelas de tolerância. Agora, é possível aplicar tabelas de tolerância ISO como tolerâncias default para dimensões não vinculadas, incluindo dimensões gerais e elementos de furo e haste.
Vantagens
Esse aprimoramento fornece valores de tolerância default melhores para modelos ISO que usam tabelas de tolerância.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Esse aprimoramento aplica-se somente a dimensões não vinculadas em modelos ISO. As anotações vinculadas continuam a usar as tolerâncias definidas na anotação. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
