Reticulado: Cadeia de intenção de design para arredondamento automático
Creo Parametric 13.4.0.0
Local da interface do usuário: Clique em > >
Reticulado.
Reticulado.Vídeos
Descrição

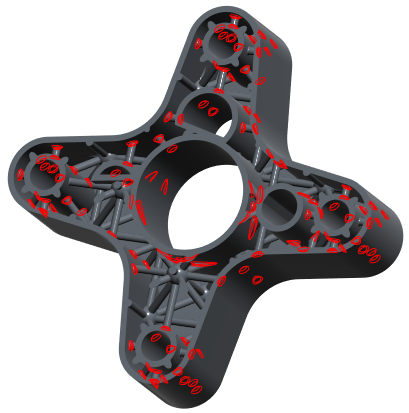

O elemento de reticulado foi aprimorado para criar automaticamente uma cadeia de intenção de design entre a geometria do reticulado e seu limite ou casca. A cadeia de intenção pode ser usada para criar elementos de arredondamento automático ou arredondamento.
A cadeia de intenção é criada para os tipos de reticulado
Vigas,
2.5D ou
Personalizado. O reticulado deve usar uma representação de Geometria completa. O reticulado e o limite ou casca devem fazer parte do mesmo corpo
Vigas, 2.5D ou Personalizado. O reticulado deve usar uma representação de Geometria completa. O reticulado e o limite ou casca devem fazer parte do mesmo corpoA cadeia de intenção é criada quando você conclui o elemento de reticulado. A cadeia de intenção é usada para criar elementos de arredondamento ou arredondamento automático depois que o elemento de reticulado é concluído. Como os elementos estão fora do elemento de reticulado, os arredondamentos podem ser suprimidos quando não forem necessários, para melhorar o desempenho.
Vantagens
Crie facilmente elementos de arredondamento automático ou arredondamento entre a geometria do reticulado e seu limite ou casca, usando a cadeia de intenção criada automaticamente.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
