Fluxo externo com fechamento de vazamento: Exercício 2 — Preparando a malha
Uma caixa delimitadora externa é criada, com uma zona de malha refinada ao redor do caminhão, para resolver o fluxo externo.
1. Na árvore do Flow Analysis, selecione Domínios.
2. No painel de propriedades, na aba Malha, na
árvore do Creo Flow Analysis, selecione Volumes exteriores para Local da malha.
árvore do Creo Flow Analysis, selecione Volumes exteriores para Local da malha.3. Selecione Não uniforme na lista suspensa Margens da caixa delimitadora e insira os valores da seguinte forma:
◦ Tamanhos mínimos do lado — 0.3, 0, 1.5
◦ Tamanhos máximos do lado — 2.0, 1.2, 1.5
4. Insira 0.0005 para Tamanho mínimo da célula.
5. Selecione Refinamento de zona de caixa para Opções de zona de refinamento e especifique os parâmetros a seguir:
◦ Tamanho da célula — 0.005
◦ Primeiro canto — -9.0, -1.0, -1.5
◦ Canto diagonal – 11.0, 4.0, 1.5
6. Selecione Modo estendido para Opções de setup e, em seguida, selecione Combinação com regiões para Opções de subelemento.
7. Clique em
Gerar malha para criar a malha em torno do caminhão.
Gerar malha para criar a malha em torno do caminhão.8. No grupo Pós-processamento, clique em
Vista de seção.
Vista de seção.9. As propriedades Section 01 aparecem. Defina valores para as opções conforme listado abaixo:
◦ Tipo — Plane Z
◦ Plano arbitrário — 0

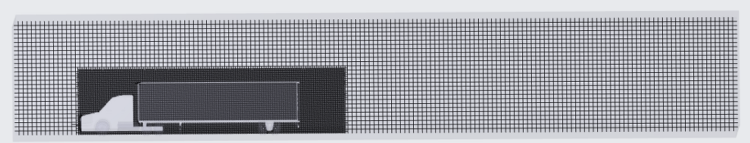

10. No painel de propriedades, na aba Vista, para Grade, selecione Sim. A malha para a seção aparece, como exibido na figura abaixo. A malha está vazando para dentro da carroceria por causa de furos na geometria.
Malha de volume externa em torno do caminhão
