Fluxo externo com fechamento de vazamento: Exercício 3 — Identificando e fechando vazamentos
Para fechar o vazamento, o caminho do vazamento precisa ser identificado. A operação de fechamento de vazamento (SEALS) é usada para essa finalidade:
1. No grupo Operações da aba Flow Analysis, a ferramenta Fechamento de vazamento (SEALS) aparece.
2. Clique em Interna. Selecione pontos como Definição interna.
3. Clique no botão para adicionar um Ponto de monitoramento. A caixa de diálogo Point Properties aparece. Especifique os valores a seguir para criar um ponto dentro da carroceria.
◦ Posição — 1, 2, 0 metros
4. Clique em OK. Point 01 é adicionado em Definição interna.
5. Clique em Encontrar vazamento para identificar os vazamentos entre a carroceria e as regiões de fluido externas. A região de fluido dentro da carroceria é exibida em vermelho.
6. Na lista suspensa Exibir, selecione Vazamentos para exibir os furos de vazamento com uma borda azul.
7. Em Posição, especifique 0.5.
8. Clique em Fechar vazamento para dividir o volume de fluido em duas partes.
9. Em > , na árvore do Flow Analysis, o volume WHOLE_MESH_1 é o volume de fluido externo.

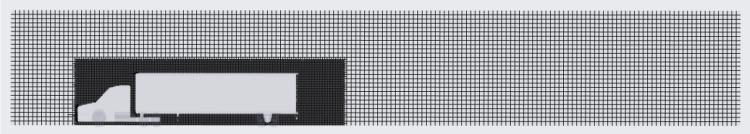

10. Em > , na árvore do Flow Analysis, selecione Section 01 para ver a seção. O volume de fluido que vaza na carroceria, agora, é removido da malha.
