Conexões em seções de viga de parede fina
Uma conexão é um ponto de contato entre duas ou mais seções abertas. Uma solda por pontos, por exemplo, definiria a colocação de uma conexão para duas seções da chapa de metal conectadas na solda.
Ao criar uma seção da viga de parede fina, você não pode ter geometria sobreposta ou cadeias que não se toquem nos pontos de conexão. Para segmentos de linha ou cadeias não anexadas, você pode criar uma conexão para fechar a seção cruzada da viga. Clique em > > > para criar uma conexão entre duas entidades.

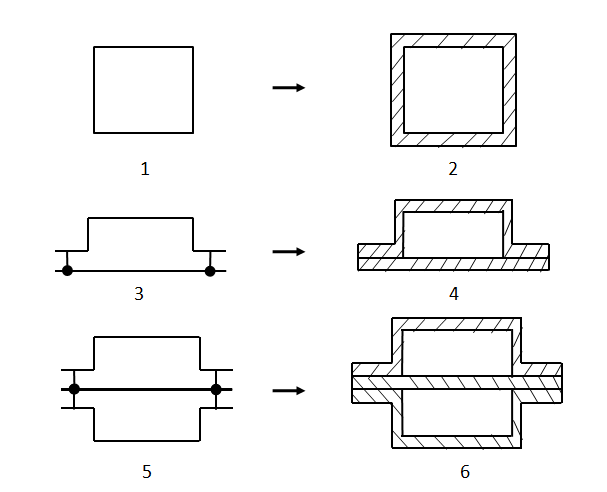

O diagrama a seguir mostra como as conexões são usadas para fechar seções abertas da viga.
No diagrama, as figuras à esquerda mostram a geometria da seção da viga desenhada no Sketcher. As figuras à direita mostram o resultado das seções cruzadas.
• A figura 1 mostra um loop fechado desenhado no Sketcher.
• A figura 2 mostra a seção cruzada resultante da viga.
• As figuras 3 e 5 mostram cadeias de linha. As conexões são usadas para criar pontos de contato entre as cadeias não conectadas.
• As figuras 4 e 6 mostram as seções da viga que resultam da adição de conexões nas figuras 3 e 5, respectivamente.
Para criar uma conexão entre duas entidades a relação a seguir deve ser satisfeita:
[(t1+t2)/2]*0.9≤d≤[(t1+t2)/2]*1.1
onde t1 e t2 são os valores de espessura das duas entidades. d é a distância entre elas.
Retorne para Viga esboçada sólida ou fina.
