Como apagar encaixes
1. Selecione o encaixe na janela de gráfico ou na árvore de modelo.
2. Clique com o botão direito e escolha Apagar no menu de atalho.
Como apagar encaixes de grupo
1. Clique na seta ao lado de
Encaixe de grupo.
Encaixe de grupo.2. Clique em Apagar grupo. A caixa de diálogo Apagar encaixes de grupo será aberta.
3. Clique com o botão direito e escolha Apagar no menu de atalho.
4. Em Selecionar encaixe, selecione o componente de encaixe de tubo que deseja apagar.
5. Em Opções de apagar encaixe, selecione uma das seguintes opções:
◦ Todos no grupo apaga todos os encaixes do grupo.
◦ Selecionados e todos acima — apaga o encaixe selecionado e todos os encaixes unidos ao encaixe selecionado que estiverem acima no grupo. Se o encaixe selecionado estiver localizado abaixo do encaixe pai, todos os encaixes localizados acima dele, incluindo o encaixe pai, serão apagados. Nesse caso, a tubulação orientada por especificações solicita que você selecione outro encaixe no grupo como o novo encaixe pai.
 | Se você selecionar um encaixe que esteja localizado abaixo do encaixe de grupo pai, e o encaixe pai for um encaixe de canto ou ramificação, não será possível selecionar os encaixes usando a opção Selecionados e todos acima. |
◦ Selecionados e todos abaixo — apaga o encaixe selecionado e todos os encaixes unidos ao encaixe selecionado que estiverem abaixo no grupo. Se o encaixe selecionado estiver localizado acima do encaixe pai, todos os encaixes localizados abaixo dele, incluindo o encaixe pai, serão apagados. Nesse caso, a tubulação orientada por especificações solicita que você selecione outro encaixe no grupo como o novo encaixe pai.
| | Se você selecionar um encaixe que estiver acima do encaixe de grupo pai, e o encaixe pai for um encaixe de canto ou ramificação, não será possível selecionar encaixes usando a opção Selecionados e todos abaixo. |
◦ Somente o selecionado — apaga somente o encaixe especificado do grupo.
Se o encaixe especificado for o pai do grupo, a tubulação orientada por especificação pedirá que você selecione um novo pai para o grupo.
Se o encaixe especificado for um encaixe de flange intermediário, a tubulação orientada por especificação apagará todas as juntas de vedação redundantes do grupo.
Se o encaixe especificado for um encaixe de junta de vedação intermediário, somente o encaixe especificado será apagado.
6. Em Selecionar novo pai do grupo, clique em
para selecionar um novo pai para o grupo, caso você tenha apagado o encaixe pai do grupo e não tenha especificado um novo pai.
para selecionar um novo pai para o grupo, caso você tenha apagado o encaixe pai do grupo e não tenha especificado um novo pai.| | Você não pode selecionar os itens a seguir como um novo encaixe pai: • Juntas de vedação • Encaixes fora do grupo especificado no momento |
A tubulação orientada por especificação selecionará um novo encaixe pai automaticamente nos seguintes casos:
◦ Se você selecionar um encaixe pai para ser apagado de um grupo de dois encaixes
◦ Se você selecionar um encaixe pai para ser apagado de um encaixe de grupo localizado na extremidade de um tubo, o encaixe adjacente ao encaixe pai será selecionado como o novo encaixe pai
7. Clique em OK para apagar os encaixes de grupo.
Exemplo: apagando encaixes de grupo
Os encaixes dos tipos flange de pescoço, válvulas e juntas de vedação, todos reunidos, são exibidos na próxima figura.

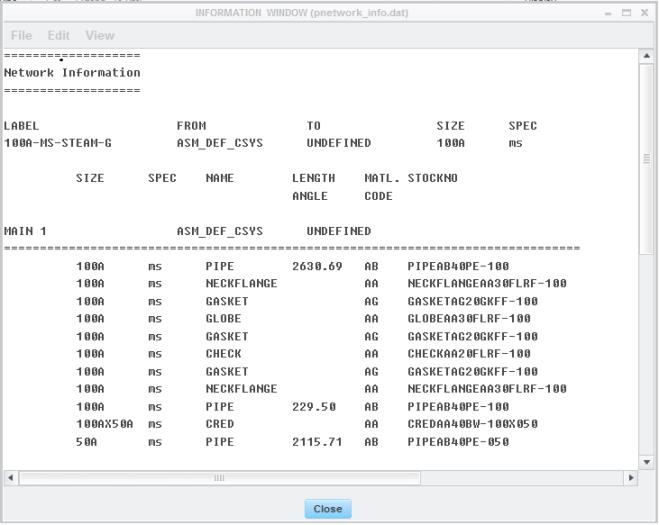

O relatório de rede para os encaixes é exibido na próxima tabela.
Se você selecionar Apagar grupo e, em seguida, selecionar a luva de válvula a ser apagada, é possível optar por apagar todos os encaixes do grupo, o encaixe selecionado e todos os encaixes superiores ou inferiores ou somente o encaixe selecionado. Todos os encaixes selecionados que serão apagados são destacados como exibido na seguinte figura:
Os encaixes destacados são apagados ao clicar em OK. Após apagar somente a válvula do globo, os encaixes de grupo restantes são exibidos como na seguinte figura:

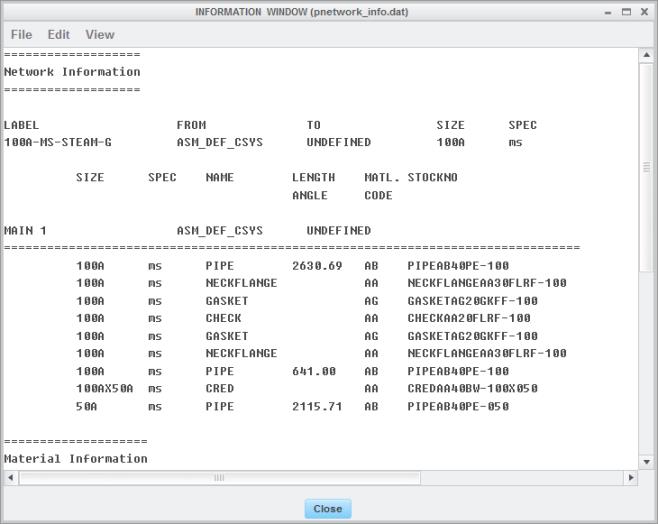

Selecione o novo encaixe pai como NIPPLE de tamanho 100A na caixa Selecionar novo pai do grupo. O tamanho do segmento de tubo é propagado na direção descendente para corresponder ao tamanho inferior dos encaixes de grupo. O relatório da rede para os encaixes de grupo com o novo pai é exibido na tabela a seguir.
