Sobre o espelhamento visual
Espelhamento visual é a capacidade de espelhar o modelo na tela sem criar uma geometria real. Isso fornece uma representação visual do modelo completo.

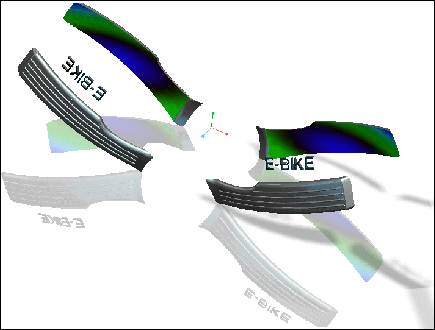

O espelhamento visual cria uma imagem de espelho do modelo. O espelhamento visual cria uma exibição de gráficos leves do modelo real, ou seja, nenhum elemento ou geometria para a imagem espelhada é criado. Portanto, você não pode selecionar elementos ou geometria do espelhamento visual do objeto. Além disso, o espelhamento visual de um modelo não acrescenta às propriedades de massa do modelo.
O espelhamento visual para um modelo é criado somente no modo Peça.
O espalhamento visual também está disponível no modo Estilo. O
Espelhamento visual aparece na barra de ferramentas Gráfico no modo Estilo.
Espelhamento visual aparece na barra de ferramentas Gráfico no modo Estilo.O espelhamento visual fica disponível quando o comando
Sombreamento com reflexões é alternado.
Sombreamento com reflexões é alternado.Para criar uma imagem espelhada visual do modelo, clique em > > Espelhamento visual e selecione um plano de datum. Quando você seleciona um plano de datum (plano de espelhamento), geometria como curvas, superfícies e geometria sólida são espelhadas sobre o plano selecionado. O espelhamento visual do objeto continua a ser visível até você desligar Espelhamento visual. Quando você atualizar os elementos ou a geometria no modelo, o espelhamento visual para o modelo é atualizado automaticamente para refletir as mudanças.
Espelhamento visual e selecione um plano de datum. Quando você seleciona um plano de datum (plano de espelhamento), geometria como curvas, superfícies e geometria sólida são espelhadas sobre o plano selecionado. O espelhamento visual do objeto continua a ser visível até você desligar Espelhamento visual. Quando você atualizar os elementos ou a geometria no modelo, o espelhamento visual para o modelo é atualizado automaticamente para refletir as mudanças.O espelhamento visual também exibe os seguintes tipos de análise não direcional realizadas no modelo:
• Análise de curvatura da superfície e da curva
• Análise de curvatura sombreada
• Análise de reflexo
O espelhamento visual para o modelo irá exibir para análise direcional como esboço e declive. No entanto, os resultados podem não ser corretos para a direção.
Remoção de linha oculta (RLO) exibe curvas espelhadas ou superfícies de não é permitida. Se o usuário muda para RLO, o espelhamento não é exibido.
