향상된 명확성 및 표시 유형 제어를 위한 사용자 인터페이스 개선 사항
Creo Parametric 13.4.0.0
사용자 인터페이스 위치:
• 바탕 화면 아이콘, 운영 체제 프로그램 또는 응용 프로그램 목록, Windows 작업 표시줄, Creo Parametric 제목 표시줄, Creo Parametric 대화 상자 정보
• 그래픽 창에서 Creo 도구에 3D 드래거가 표시될 때
• 모델 트리 또는 설계 트리에서 항목을 마우스 오른쪽 버튼으로 클릭
• 설계 트리에서 사용된 바디 및 퀼트를 마우스 오른쪽 버튼으로 클릭
설명
Creo Parametric 사용자 인터페이스가 향상되어 시각적 명확성, 일관성 및 자주 사용되는 표시 유형 제어에 대한 액세스가 개선되었습니다. 이러한 업데이트는 인터페이스 현대화, 상호 작용 정밀도 개선, 모델링 작업 중 워크플로 중단 감소에 중점을 두고 있습니다.
개선된 기능은 다음과 같습니다.
• 업데이트된 Creo 브랜딩
• 현대화된 3D 드래거
• 컨텍스트 메뉴의 표시 유형 제어
• 사용된 바디 및 퀼트에 대한 표시 유형 제어
업데이트된 Creo 브랜딩
운영 체제와 Creo Parametric 인터페이스 전반에 걸쳐 일관된 시각적 경험을 제공하기 위해 Creo Parametric 브랜딩이 업데이트되었습니다. 이전에는 이러한 진입점에 레거시 응용 프로그램 아이콘이 표시되어 현재의 Creo 브랜드를 반영하지 못했습니다.

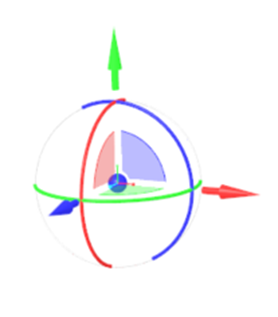

현대화된 3D 드래거
3D 드래거가 재설계되어 형상을 조작할 때 시각적 명확성과 선택 정밀도가 향상됩니다. 업데이트된 설계는 오작동 선택을 줄이고 정밀도를 향상시키며 워크플로의 흐름을 유지하여 컴포넌트와 형상을 보다 정확하게 선택할 수 있도록 합니다.
향상된 기능은 다음과 같습니다.
• 재설계된 드래거는 더 명확하고 뚜렷한 화살표, 평면 핸들 및 회전 호를 제공합니다.
• 업데이트된 화살표 설계와 평면 서피스 간의 간격 증가로 선택 용이성이 개선되었습니다.
• 새 3D 드래거 형상에 맞춰 정렬된 민감도 영역을 통해 보다 정확한 선택이 가능합니다.
이전 설계에서는 화살표와 평면 핸들을 구별하기 어렵고 상호 작용 영역이 중첩되어 의도한 3D 드래거 요소를 정확하게 선택하기 어려웠습니다.
컨텍스트 메뉴의 표시 유형 제어
피쳐 생성 도구에서 작업하는 동안 모델 트리 및 설계 트리의 오른쪽 클릭 메뉴에 이제 표시 유형 및 보기 제어가 포함됩니다. 이를 통해 활성 도구를 종료하지 않고도 표시 유형 및 방향을 빠르게 조정할 수 있습니다.
이제 오른쪽 클릭 메뉴에서 다음 명령을 사용할 수 있습니다.
• 선택한 영역으로 확대(Zoom to Selected)
• 수직 보기(View Normal)
• 숨기기(Hide)
• 표시(Show)
• 다음 항목만 표시(Show Only)
• 다음을 제외한 모든 항목 표시(Show All Except)
• 투명하게 설정(Make Transparent)
이전에는 표시 유형 또는 보기 방향을 조정하려면 활성 도구를 종료해야 했기 때문에 워크플로가 중단되고 모델링 작업이 느려졌습니다.
사용된 바디 및 퀼트에 대한 표시 유형 제어
이제 사용된 바디와 퀼트에 대해 오른쪽 클릭 컨텍스트 메뉴에서 바로 표시(Show), 숨기기(Hide), 다음 항목만 표시(Show Only), 다음을 제외한 모든 항목 표시(Show All Except)와 같은 표시 유형 명령을 사용할 수 있습니다.
다음 이미지는 바디에 대한 표시 유형 제어를 보여줍니다.

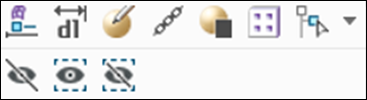

다음 이미지는 퀼트에 대한 표시 유형 제어를 보여줍니다.
이점
• Creo를 보다 쉽게 식별할 수 있도록 시각적 일관성이 향상되고 최신 브랜딩으로 업데이트되었습니다.
• 활성 도구 내에서 사용된 형상의 표시 유형을 즉시 제어할 수 있어 워크플로 효율성이 향상되었습니다.
• 사용된 형상의 표시 유형 제어에 직접 액세스하여 형상 워크플로 속도를 높일 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 레거시 3D 드래거는 자유 유형의 배율, 볼륨 헬리컬 스윕, 어셈블리의 위치 편집과 같은 일부 워크플로에서 계속 사용될 수 있습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
