시계 각도 개선
Creo Parametric 13.4.0.0
사용자 인터페이스 위치:
파이핑(Piping) >
파이핑 정보(Piping Info)를 클릭합니다.
파이핑(Piping) > 파이핑 정보(Piping Info)를 클릭합니다.설명

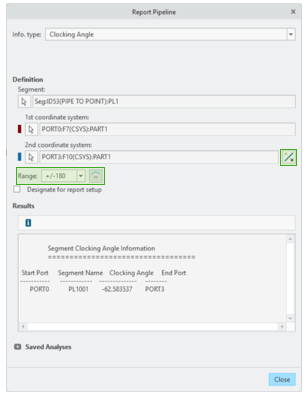

연결된 파이핑 피팅의 시계 각도 분석이 향상되어 피팅 방향 평가의 정확성과 명확성이 개선되었습니다. 이 분석은 방향 검증을 위한 그래픽 미리 보기를 제공하며, 선택 가능한 시계 각도 범위를 지원하여 피팅 간 상대 정렬을 보다 명확하게 해석할 수 있습니다.
이 개선된 기능은 다음과 같은 기능을 제공합니다.
• 연결된 파이핑 피팅 간 시계 각도 계산 개선
• 피팅 방향 검증을 위한 그래픽 미리 보기 제공
• ±180° 또는 0–360° 시계 각도 범위 선택 가능
• 피팅 방향을 대칭 이동하여 대체 정렬 평가 가능
이점
• 시계 각도 정보가 업계 표준에 부합하는 방식으로 제공됩니다.
• 파이핑 어셈블리에서 피팅 방향을 보다 명확하고 일관되게 해석할 수 있습니다.
• 설계 및 검토 활동 중에 방향성 검증이 간소화됩니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
