새 ModelCHECK 체크 도입
Creo Parametric 13.4.0.0
사용자 인터페이스 위치: 이러한 체크는 ModelCHECK에서 활성화하고 오류 또는 경고로 보고되도록 구성할 수 있습니다.
동영상
설명
ModelCHECK에 드로잉 및 모델링에 대한 새로운 체크 기능이 추가되어 치수 및 레이어 사용에 대한 유효성 검사가 향상되었습니다.
이 개선된 기능에 따라 다음과 같은 새 체크가 도입되었습니다.
• 드로잉 체크
◦ DRIVEN_DIMENSIONS - 드로잉의 제어된 치수를 보고합니다.
◦ DRAFT_DIMENSIONS - 드로잉의 도면 치수를 보고합니다.
◦ ERASED_DIMENSIONS - 드로잉에서 지운 치수를 보고합니다.

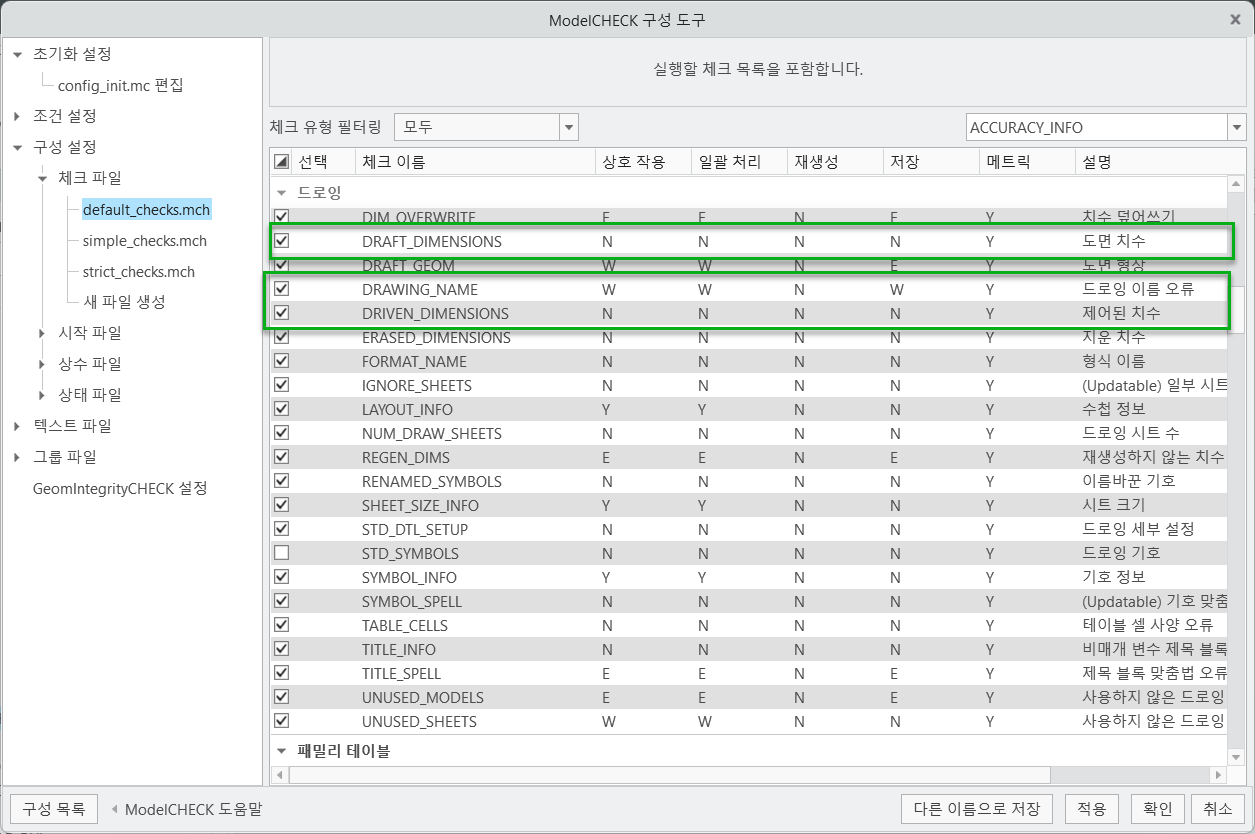

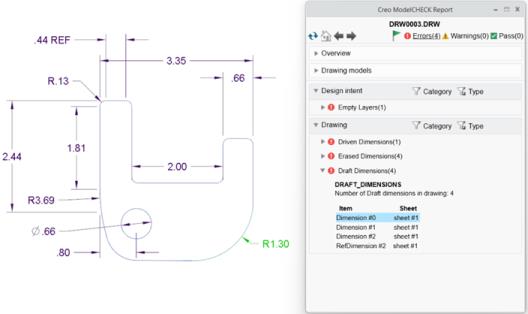

각 새로운 드로잉 체크는 드로잉에서 해당 치수를 강조 표시합니다.
• 모델링 체크

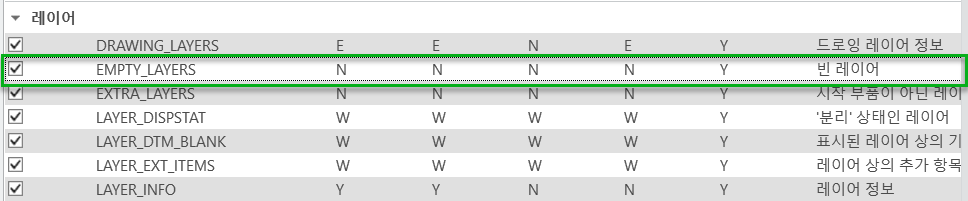

◦ EMPTY_LAYERS - 레이어 규칙이 없는 빈 레이어를 나열합니다. ModelCHECK 보고서에서 빈 레이어를 삭제할 수도 있습니다.
이점
• 드로잉 체크는 드로잉 데이터가 정확하고 모델을 기반으로 생성되었는지 확인하는 데 도움이 됩니다. 이를 통해 설계 정밀도가 유지되고 다운스트림 소비자에게 올바르게 전달됩니다.
• 레이어 개선을 통해 사용되지 않는 레이어의 식별 및 제거를 개선하여 정리된 모델을 더 쉽게 생성할 수 있습니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
