커브 기반 드레이핑 시뮬레이션
Creo Parametric 13.4.0.0
사용자 인터페이스 위치: 복합소재 환경에서:
1.
드레이핑 시뮬레이션(Draping Simulation)을 클릭합니다. 드레이핑 시뮬레이션(Draping Simulation) 탭이 열립니다.

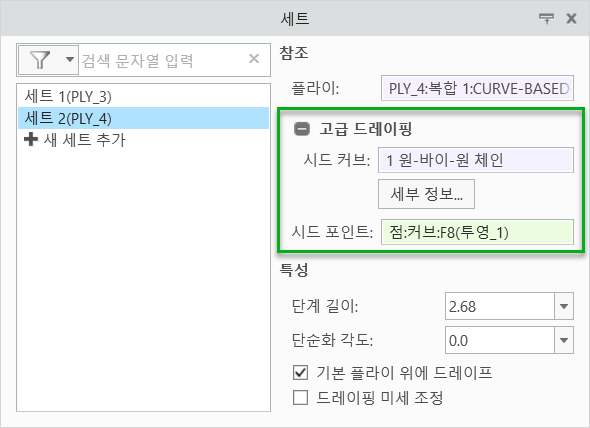

드레이핑 시뮬레이션(Draping Simulation)을 클릭합니다. 드레이핑 시뮬레이션(Draping Simulation) 탭이 열립니다.2. 세트(Sets) 탭에서 고급 드레이핑(Advanced Draping)을 확장합니다. 시드 커브(Seed curve) 상자는 고급 드레이핑(Advanced Draping) 아래에서 사용할 수 있습니다.
설명
이제 고급 드레이핑 기능을 사용하여 커브 경로를 따라 플라이를 드레이프할 수 있습니다. 이를 위해 세트(Sets) 탭에서 고급 드레이핑(Advanced Draping)을 확장하고 시드 커브(Seed curve) 상자에서 커브를 지정한 다음 시드 포인트(Seed point) 상자에서 시드 포인트를 지정해야 합니다. 시드 커브는 드레이핑 시뮬레이션을 위해 고정된 날실 섬유를 정의하며 플라이 경계 내에 있어야 합니다. 시드 포인트는 커브 상에서 선택해야 합니다.
이점
이 개선된 기능을 통해 커브를 고정된 날실 섬유로 사용할 수 있으며, 플라이의 드레이핑 시뮬레이션 결과와 플랫 패턴의 정확도가 향상되어 생산성이 개선됩니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
