개선된 3D 두께 분석
Creo Parametric 13.4.0.0
사용자 인터페이스 위치: 분석(Analysis) 탭에서
두께(Thickness)를 클릭합니다.
두께(Thickness)를 클릭합니다.동영상
설명

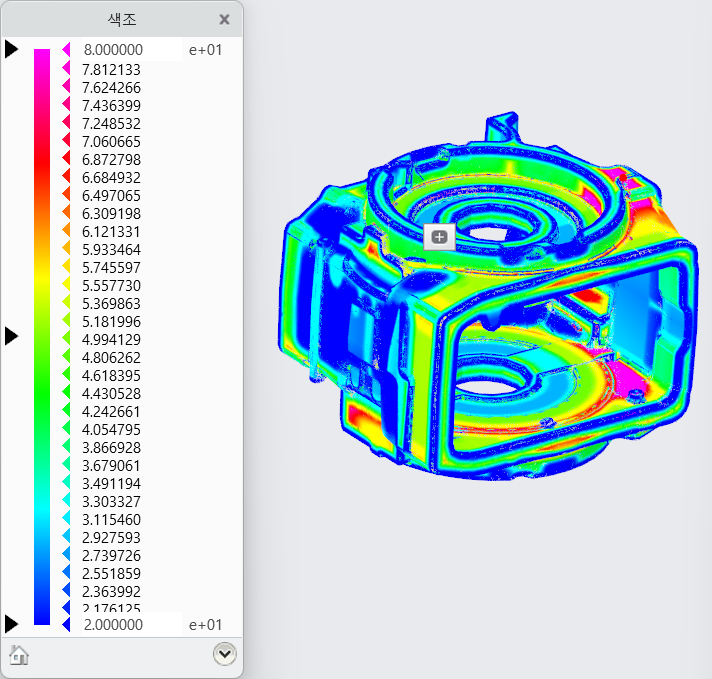

3D 두께 분석은 롤링 볼(Rolling ball) 방법과 전체 색조 시각화를 도입하여 정확도와 결과 해석을 향상시켰습니다. 이제 롤링 볼 방법이 3D 두께 분석의 기본 방법으로 설정되었습니다. 이 방법은 부품 내부를 따라 구가 굴러가도록 시뮬레이션하여 각 점에서 들어갈 수 있는 가장 큰 구의 직경을 측정합니다.
레이 트레이싱(Ray tracing) 방법은 계속 사용할 수 있으며 전체 색상 범례를 포함하도록 향상되었습니다. 이전에는 두께 분석이 3색 범례를 사용하는 레이 트레이싱 방법만 지원했습니다.
이점
• 약한 영역으로 이어질 수 있는 얇은 영역과 제조 중 냉각 문제를 일으킬 수 있는 두꺼운 영역을 감지합니다.
• 롤링 볼 방법을 사용하여 복잡한 형상에서도 정확하고 부드러운 두께 결과를 제공합니다.
추가 정보
팁: | 없음. |
제한 사항: | 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
