누설 폐쇄를 포함한 외부 흐름 연습 2 - 메쉬 준비
외부 흐름을 해결하기 위해 트럭을 둘러싸는 미세 조정된 메쉬 영역이 있는 외부 경계 상자가 생성됩니다.
1. Flow Analysis 트리에서 도메인(Domains)을 선택합니다.
2. 특성 패널의
Creo Flow Analysis 트리에서 메쉬(Mesh) 탭으로 이동하여 메쉬 위치(Mesh Location)에 대해 외부 볼륨(Exterior Volumes)을 선택합니다.
Creo Flow Analysis 트리에서 메쉬(Mesh) 탭으로 이동하여 메쉬 위치(Mesh Location)에 대해 외부 볼륨(Exterior Volumes)을 선택합니다.3. 경계 상자 여백(Bounding Box Margins) 드롭다운 목록에서 비균일(Nonuniform)을 선택하고 다음과 같이 값을 입력합니다.
◦ 최소 측면 크기(Minimum Side Sizes) - 0.3, 0, 1.5
◦ 최대 측면 크기(Maximum Side Sizes) - 2.0, 1.2, 1.5
4. 최소 셀 크기(Minimum Cell Size)에 0.0005를 입력합니다.
5. 미세 조정 영역 옵션(Refine Zone Options)에서 상자 영역 미세 조정(Box Zone Refinement)을 선택하고 다음 매개 변수를 지정합니다.
◦ 셀 크기(Cell Size) - 0.005
◦ 첫 번째 코너(First Corner) - -9.0, -1.0, -1.5
◦ 대각선 코너(Diagonal Corner) – 11.0, 4.0, 1.5
6. 설정 옵션(Setup Options)에서 확장된 모드(Extended Mode)를 선택하고 하위 피쳐 옵션(Sub-feature Options)에서 패치와 결합(Combined with Patches)을 선택합니다.
7.
메쉬 생성(Generate Mesh)을 클릭하여 트럭 주위에 메쉬를 생성합니다.
메쉬 생성(Generate Mesh)을 클릭하여 트럭 주위에 메쉬를 생성합니다.8. 포스트 프로세싱(Post-processing) 그룹에서
단면 보기(Section View)를 클릭합니다.
단면 보기(Section View)를 클릭합니다.9. Section 01 특성이 나타납니다. 옵션에 대한 값을 아래에 나열된 대로 설정합니다.
◦ 유형(Type) - Z 평면(Plane Z)
◦ 임의 평면(Arbitrary Plane) - 0
10. 특성 패널의 보기(View) 탭에서 격자선(Grid)에 대해 예(Yes)를 선택합니다. 아래 그림과 같이 단면의 메쉬가 나타납니다. 형상의 구멍으로 인해 트레일러 내부에서 메쉬가 누설되고 있습니다.

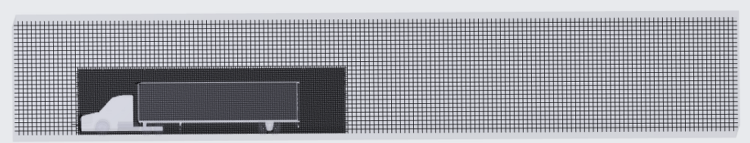

트럭 주변의 외부 볼륨 메쉬
