스와프 마무리 고속 밀링 매개 변수
다음 매개 변수는 스와프 마무리 고속 밀링 NC 시퀀스에만 해당됩니다. 이 매개 변수는 매개 변수를 설정할 때 분기 이름에 해당하는 헤딩 아래에 나열됩니다.
모든 NC 시퀀스 유형에 사용할 수 있는 공통 제조 매개 변수에 대한 설명은 공통 NC 시퀀스 매개 변수를 참조하십시오.
절삭 깊이 및 여유

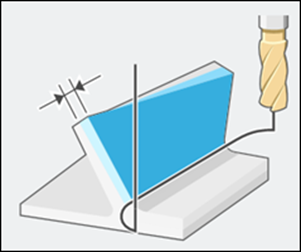

• 스와프 스톡 여유(Swarf stock allowance)(ID: SWARF_STOCK_ALLOW)
스와프 참조 서피스에서 마지막 절삭을 수행한 후 남는 스톡의 양을 정의합니다.

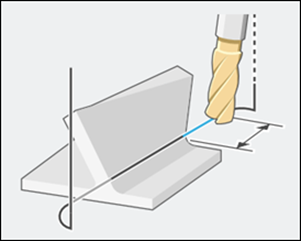

• 시작 오버트래블 거리(Start overtravel distance)(ID: START_OVERTRAVEL)
공구 경로의 시작 부분에 거리를 자동으로 추가합니다.

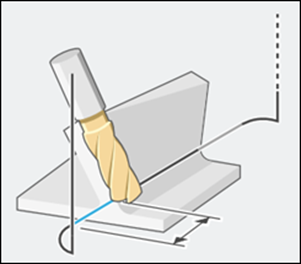

• 끝 오버트래블 거리(End overtravel distance)(ID: END_OVERTRAVEL)
공구 경로의 끝 부분에 거리를 자동으로 추가합니다.
절삭 동작

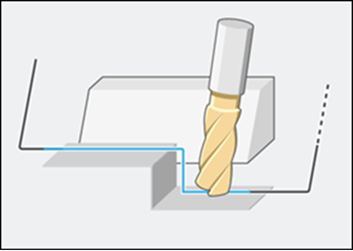

• 바닥 공구 경로 전략(Floor toolpath strategy)(ID: FLOOR_TOOLPATH_STRATEGY)
바닥 서피스를 기준으로 공구 경로 생성 전략을 지정합니다. 사용 가능한 값은 다음과 같습니다.
◦ ON_FLOOR - 항상 바닥 서피스를 기준으로 공구 경로를 생성합니다.
◦ ON_SWARF_AND_FLOOR - 스와프와 바닥 서피스의 교차점에 공구 경로를 생성합니다.
교차점이 없으면 스와프 서피스의 하단 모서리에 공구 경로가 생성됩니다.
• 다중 절삭 전략(Multiple cuts strategy)(ID: MULTI_CUT_STRATEGY)
절삭 깊이 옵션을 지정합니다. 사용 가능한 옵션은 다음과 같습니다.
◦ BY_MAX_STEP_DEPTH - 스와프 절삭에 대한 최대 단계 깊이(Maximum step depth) 매개 변수 값을 고려합니다.
◦ BY_NUMBER_CUTS - 스와프 절삭에 대한 절삭 수(Number of cuts) 매개 변수 값을 고려합니다.
• 다중 절삭 패턴(Multiple cuts pattern)(ID: MULTI_CUT_PATTERN)
가이드 커브를 기준으로 절삭을 생성하는 옵션을 지정합니다. 사용 가능한 옵션은 다음과 같습니다.
◦ MORPH - 상단 및 하단 가이드 커브 사이에 블렌드 절삭을 생성합니다.

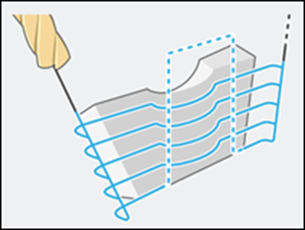

◦ OFFSET_FROM_TOP - 상단 가이드 커브에 평행한 절삭을 생성합니다.

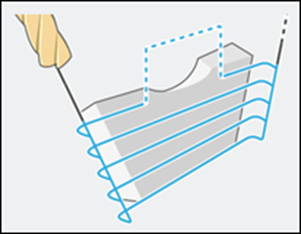

◦ OFFSET_FROM_BOTTOM - 하단 가이드 커브에 평행한 절삭을 생성합니다.
◦ ALIGN_WITH_LONGEST_CONTACT_LINE - 영역을 완전히 커버할 수 있도록 가장 긴 가이드 커브에 평행하게 절삭을 생성합니다.
• 다중 패스 순서(Multiple passes order)(ID: MULTI_PASS_ORDERS)
다중 패스의 순서를 지정합니다. 사용 가능한 옵션은 다음과 같습니다.

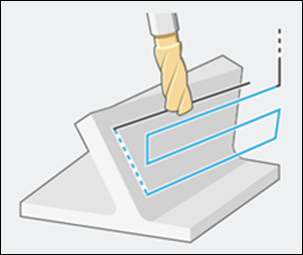

◦ BY_CUTS - 먼저 모든 컷을 가공한 다음 내부 패스로 이동합니다.

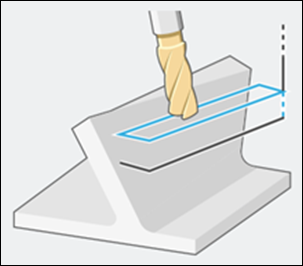

◦ BY_PASSES - 먼저 모든 패스를 가공한 후 다음 컷으로 이동합니다.
머신 설정

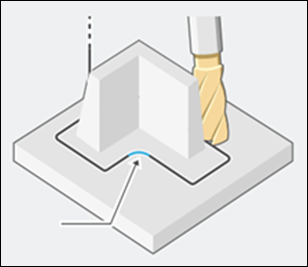

• 내부 코너 반지름(Inner corner radius)(ID: INNER_CORNER_RADIUS)
내부 코너의 라운드를 제어할 필렛 크기를 설정합니다.
• 외부 루프 반경(Outer loop radius)(ID: OUTER_LOOP_RADIUS)
외부 코너에서 루프 생성을 제어할 호 크기를 설정합니다.
• 외부 코너 유형(Outer corner type)(ID: OUTER_CORNER_TYPE)
외부 코너를 처리할 옵션을 지정합니다. 사용 가능한 옵션은 다음과 같습니다.
◦ SHARP_CORNER - 모든 외부 코너의 날카로움을 유지합니다.

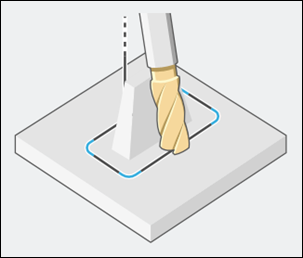

◦ ROLL_AROUND - 공구를 모든 외부 코너 주위로 굴려 날카로움을 제거합니다.
◦ LOOP - 직선 구간을 연장하고 호로 연결하여 루프를 형성함으로써 외부 코너를 생성합니다. 외부 루프 반경(Outer loop radius) 매개 변수 값을 고려합니다.
