측지선 매개 변수
모든 NC 시퀀스 유형에 사용할 수 있는 공통 제조 매개 변수에 대한 설명은 공통 NC 시퀀스 매개 변수 항목을 참조하십시오.
절삭 깊이 및 여유
구속 영역 오프셋(Containment area offset)(ID: CONTAINMENT_OFFSET)
지정 거리에서 구속 커브의 가상 오프셋을 생성합니다. 공구 경로가 이 커브까지 생성됩니다. 이러한 공구 경로 생성에 서피스 메쉬를 사용할 수 있는지 확인합니다.
양수 값의 경우 컷이 구속 영역 외부에 생성됩니다.
음수 값의 경우 컷이 구속 영역 내부에 생성됩니다.
값 0의 경우 오프셋이 없으며 컷이 구속 영역의 경계까지 생성됩니다.
기본값: 0
서피스 경계 확장(Extend surface boundary)(ID: EXTEND_SURFACE_BOUNDARY)
서피스 메쉬에 외부 경계가 있으면 입력한 값으로 서피스 메쉬를 확장합니다. 양수 값의 경우 가상 서피스 메쉬가 서피스 경계 외부에 생성됩니다. 음수 값의 경우 서피스 메쉬가 서피스 경계 내부에 생성됩니다.
 | 이 매개 변수만 정의하면 서피스 형상에 어떤 시각적 영향도 주지 않습니다. 이 매개 변수를 CONTAINMENT_OFFSET 매개 변수 또는 MACHINING_AREA 매개 변수 SIDE_2 옵션과 함께 사용하여 오프셋이 있는 공구 경로를 생성합니다. |
기본값: 0
스텝 오버 대칭 이동(Flip step over)(ID: FLIP_STEP_OVER)
컷의 순서를 다음과 같이 변경합니다.
• 닫힌 컨투어의 경우: 외부에서 내부로, 내부에서 외부로
• 열린 컨투어의 경우: 왼쪽에서 오른쪽으로, 오른쪽에서 왼쪽으로
기본값: NO
열린 입력 커브 연장(Extend open input curves)(ID: EXTEND_OPEN_INPUT_CURVES)
YES로 설정하면 공구 경로의 롤오버 효과를 방지하기 위해 입력 커브를 경계 또는 구속에 도달하도록 확장합니다. 정의된 입력 커브가 가공할 서피스보다 작으면 이 옵션을 사용합니다.
매개 변수가 YES로 설정된 경우:
매개 변수가 NO로 설정된 경우:
기본값: NO
서피스 상의 절삭 수(Number of cuts on surface)(ID: NUMBER_CUTS_ON_SURF)
서피스의 컷 수를 설정합니다. 1보다 크거나 같은 값을 정의하면 가이드 커브에 컷이 생성됩니다. 두 연속 숫자 컷 사이의 거리는 MAX_STEP_OVER에 의해 유지됩니다.
10진수 값의 경우 밑 또는 정수만 사용됩니다. 예를 들어, 값 3.8의 경우 서피스 상의 컷 수에 대해서만 정수(3)가 고려됩니다.
1. 가이드 커브의 공구 경로
2. 두 번째 컷
3. 세 번째 컷
기본값: -(대시)
최대 이산화 단계(Maximum discretization step)(ID: MAX_DISCRETIZ_STEP)
공구 경로에서 두 점 간의 최대 허용 거리를 지정합니다. 공구 경로에서 두 점 간의 거리가 MAX_DISCRETIZ_STEP보다 크면 Creo NC에서 두 점 간의 거리가 항상 MAX_DISCRETIZ_STEP보다 작도록 중간점이 생성됩니다. 중간점은 공차 값 내에 있고 디가우징됩니다.
MAX_DISCRETIZ_STEP의 값(기본값)을 지정하지 않으면 공구 경로 점을 생성하는 데 공차 값만 사용됩니다.
기본값: -(대시)
1. MAX_DISCRETIZ_STEP
스톡 여유(Stock allowance)(ID: STOCK_ALLOW)
가공 서피스에 유지할 재료 또는 스톡 여유의 양을 지정합니다. 오프셋은 머시닝 면을 3차원으로 확장합니다.
| | 스톡 여유가 음수 값인 경우 체크 서피스(Check Surfaces) 탭에서 가공 참조 추가(Add machining references) 확인란의 선택을 취소해야 합니다. |
기본값: 0
절삭 동작
컷 유형(Cut type)(ID: CUT_TYPE)
다음 컷 유형 중 하나를 지정합니다.
• ONE_WAY - 공구를 한 가공 방향으로 이동합니다. 방향은 방향 1 또는 방향 2로 설정됩니다.
• ZIG_ZAG - 새 컷마다 공구를 가공 방향 반대로 이동합니다. 방향은 첫 번째 컷에 대해서만 방향 1 또는 방향 2로 설정됩니다.
• SPIRAL - 가공 서피스에서 스파이럴 컷을 생성합니다. 방향은 방향 1 또는 방향 2로 설정됩니다. 이 옵션은 닫힌 컨투어 공구 경로에서만 사용할 수 있습니다.
기본값: ONE_WAY
절삭 유형 방향(Cut type direction)(ID: CUT_TYPE_DIRECTION)
가공 참조에서 공구가 이동하는 방향을 정의합니다.
• DIRECTION_ONE - 열린 커브의 경우 공구가 원래 커브 방향을 사용합니다. 닫힌 커브의 경우 공구가 반시계 방향으로 이동합니다.
• DIRECTION_TWO - 방향 1의 반대입니다. 닫힌 커브의 경우 공구가 시계 방향으로 이동합니다.
기본값: DIRECTION_ONE
가공 영역(Machining area)(ID: MACHINING_AREA)
스텝 방향으로 사용될 머시닝 측면을 결정합니다.
• SIDE_ONE - 내부 영역이 가공됩니다.
• SIDE_TWO - 외부 영역이 가공됩니다.
| | MACHINING_AREA(SIDE_ONE, SIDE_TWO)는 다중 커브에 평행(Parallel to multiple curves) 패턴 유형에 대해 지원됩니다. |
기본값: SIDE_ONE
공구 경로 충돌 방지 옵션(Toolpath collision avoidance option)(ID: COLLISION_AVOID_OPTION)
다음 옵션 중 하나를 설정하여 공구 경로 충돌을 피합니다.

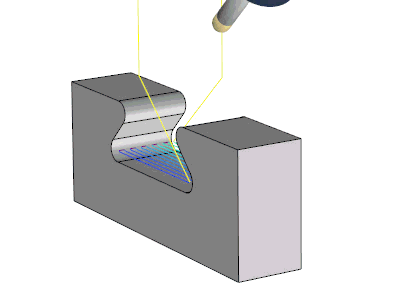

• TILT - 공구 경로 충돌을 피하기 위해 추가 공구 기울기를 자동으로 추가합니다.

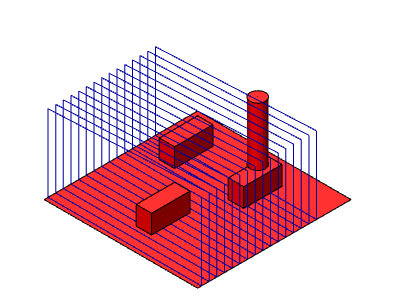

• NO_COLISION_CHECK - 충돌 확인이 수행되지 않습니다. 공구 경로에 충돌이 포함될 수 있습니다.

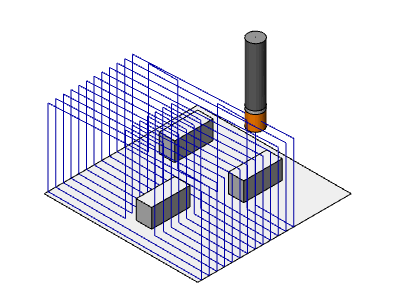

• TRIM_AND_RELINK - 공구 경로에서 충돌하는 공구 경로 세그먼트를 모두 트림합니다.
기본값: TILT
머신 설정
최대 코너 반지름(Maximum corner radius)(ID: MAX_CORNER_RADIUS)
공구 경로 코너를 부드럽게 할 호의 최대 반지름을 정의합니다. 정의된 반지름을 코너에 맞출 수 없으면 알고리즘이 호가 코너에 맞게 코너 반지름을 자동으로 줄입니다.
기본값: 0
MAX_CORNER_RADIUS 매개 변수 값에 대한 다음 예를 살펴보십시오.

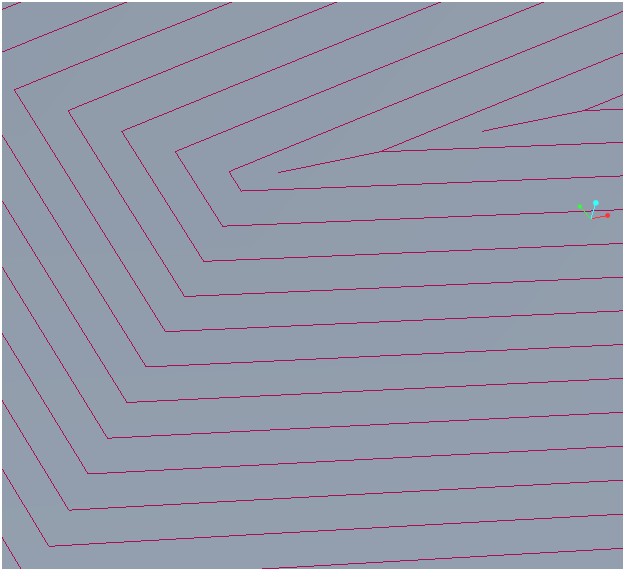

• MAX_CORNER_RADIUS 매개 변수 값이 0으로 설정되었습니다.

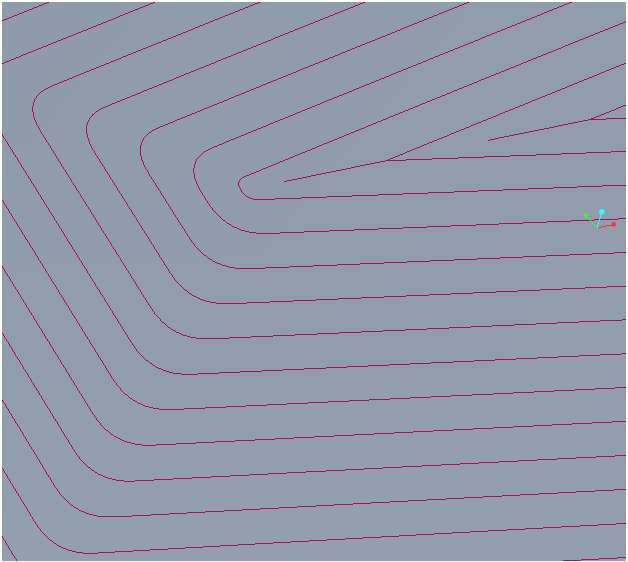

• MAX_CORNER_RADIUS 매개 변수 값이 0보다 큰 값으로 설정되었습니다.
