漏出閉鎖を伴う外部流れ: 練習 2 - メッシュの準備
外部流れを解析するために、外部境界ボックスと、トラックを囲む微調整されたメッシュゾーンを作成します。
1. Flow Analysis ツリーで、「ドメイン」(Domains) を選択します。
2. 「プロパティ」(Properties) パネルの
Creo Flow Analysis ツリーの「メッシュ」(Mesh) タブで、「メッシュ位置」(Mesh Location) として「外側ボリューム」(Exterior Volumes) を選択します。
Creo Flow Analysis ツリーの「メッシュ」(Mesh) タブで、「メッシュ位置」(Mesh Location) として「外側ボリューム」(Exterior Volumes) を選択します。3. 「境界ボックスマージン」(Bounding Box Margins) ドロップダウンリストで「非均一」(Nonuniform) を選択し、次のように値を入力します。
◦ 「最小側面サイズ」(Minimum Side Sizes) - 0.3、0、1.5
◦ 「最大側面サイズ」(Maximum Side Sizes) - 2.0、1.2、1.5
4. 「最小セルサイズ」(Minimum Cell Size) に 0.0005 と入力します。
5. 「微調整ゾーンオプション」(Refine Zone Options) で「ボックスゾーン微調整」(Box Zone Refinement) を選択し、次のパラメータを指定します。
◦ 「セルサイズ」(Cell Size) - 0.005
◦ 「第 1 コーナー」(First Corner) - -9.0、-1.0、-1.5
◦ 「対角コーナー」(Diagonal Corner) - 11.0、4.0、1.5
6. 「設定オプション」(Setup Options) として「延長モード」(Extended Mode) を選択し、「サブフィーチャーオプション」(Sub-feature Options) として「パッチと結合」(Combined with Patches) を選択します。
7.
「メッシュを生成」(Generate Mesh) をクリックして、トラックを囲むメッシュを作成します。
「メッシュを生成」(Generate Mesh) をクリックして、トラックを囲むメッシュを作成します。8. 「ポストプロセス」(Post-processing) グループで、
「断面ビュー」(Section View) をクリックします。
「断面ビュー」(Section View) をクリックします。9. Section 01 のプロパティが表示されます。以下に示すオプションの値を設定します。
◦ 「タイプ」(Type) - 「平面 Z」(Plane Z)
◦ 「任意の平面」(Arbitrary Plane) - 0

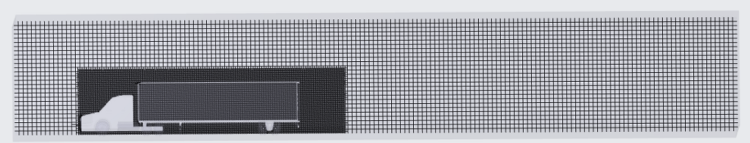

10. 「プロパティ」(Properties) パネルの「ビュー」(View) タブで、「グリッド」(Grid) を「はい」(Yes) に設定します。下の図に示すように、断面のメッシュが表示されます。ジオメトリに穴があるため、メッシュがトレーラー内に漏出しています。
トラックを囲む外側ボリュームメッシュ
