漏出閉鎖を伴う外部流れ: 練習 3 - 漏出の特定と閉鎖
漏出を閉鎖するには、漏出パスを特定する必要があります。これには、漏出閉鎖 (SEALS) 操作を使用します。
1. 「Flow Analysis」タブの「操作」(Operations) グループで、「漏出閉鎖 (SEALS)」(Leak Closure (SEALS)) をクリックします。漏出閉鎖 (SEALS) ツールが表示されます。
2. 「内側」(Inside) をクリックします。「内側定義」(Inside Definition) として「点」(Points) を選択します。
3. ボタンをクリックして「監視点」(Monitor Point) を追加します。「Point Properties」ダイアログボックスが開きます。次の値を指定して、トレーラー内に点を作成します。
◦ 「位置」(Position) - 1、2、0 メートル
4. 「OK」をクリックします。「内側定義」(Inside Definition) の下に Point 01 が追加されます。
5. 「漏出を検出」(Find Leakage) をクリックして、トレーラーと外部の流体領域との間の漏出を特定します。トレーラー内の流体領域が赤色で示されます。
6. 「表示」(Display) ドロップダウンから「漏出」(Leaks) を選択して、漏れ穴を青色の輪郭で表示します。
7. 「位置」(Position) で 0.5 を指定します。
8. 「漏出を閉鎖」(Close Leakage) をクリックして、流体ボリュームを 2 つの部分に分割します。
9. Flow Analysis ツリーの > の下にあるボリューム WHOLE_MESH_1 は、外部の流体ボリュームです。

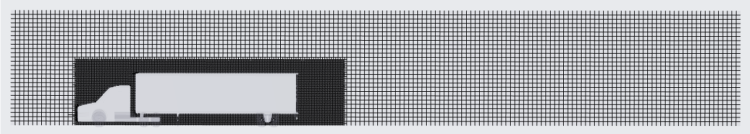

10. Flow Analysis ツリーの > で、Section 01 を選択して断面を表示します。これで、トレーラー内の漏れ流体ボリュームがメッシュから除去されました。
