合致形体の再定義
既存の累積で合致形体を再定義できます。これは、累積を最初に作成したときに間違った形体を選択した場合や、累積の部品ループで合致形体の別のパスを評価する場合に役立ちます。
合致形体を再定義するには、次の手順を実行します。
1. 「EZ Tolerance」タブの「累積テーブル」(Stackup Table) をクリックします。「EZ Tolerance Analysis」ダイアログボックスが開きます。
2.
をクリックして、累積の詳細を表示します。
をクリックして、累積の詳細を表示します。3. 累積テーブルで構成部品の合致形体を右クリックします。

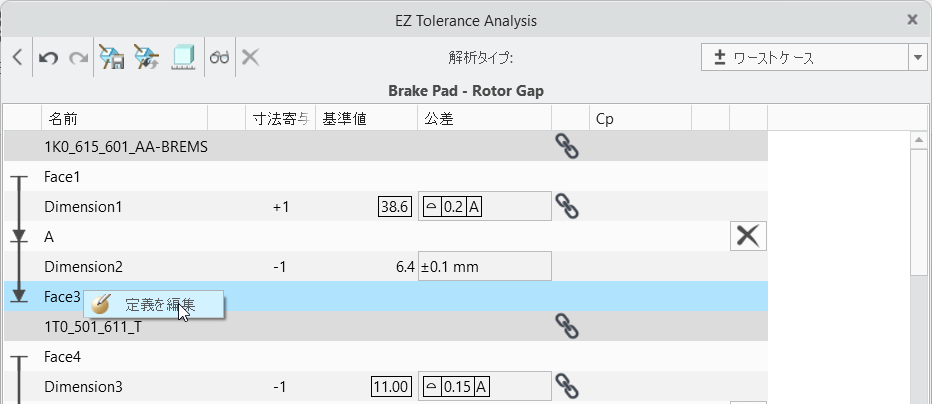

4. コンテキストメニューから「定義を編集」(Edit Definition) を選択します。「形体定義を編集」(Edit Feature Definition) ダイアログボックスが開きます。
5. 同じ構成部品から、合致形体を置換する別の形体を選択します。
6. 「OK」をクリックします。選択した合致形体に基づいて累積が更新されます。
 | 「定義を編集」(Edit Definition) コマンドは、累積テーブル内の 2 つの構成部品間にある合致形体にのみ使用できます。累積の開始形体と終了形体は再定義できません。 構成部品の 2 つの合致形体間にある中間形体は、「定義を編集」(Edit Definition) コマンドを使用して再定義できません。ただし、これらの形体を追加、削除、順序変更することは可能です。詳細については、形体の追加を参照してください。 累積内の構成部品を再定義することはできません。つまり、構成部品を累積に追加したり、累積から構成部品を除去したりすることはできません。 |
