累積の複製
既存の累積を複製し、異なる解析設定を使用して同じ累積測定を評価できます。たとえば、異なるアセンブリシフト設定 (最大化または最小化)、累積目標 (公差タイプまたは値)、あるいは解析タイプ (ワーストケースまたは RSS) を使用して結果を比較できます。
既存の累積を複製するには、次の手順を実行します。
1. 「EZ Tolerance」タブの「累積テーブル」(Stackup Table) をクリックします。「EZ Tolerance Analysis」ダイアログボックスが開きます。
2. 必要に応じて、累積詳細テーブルの左上にある
をクリックして、累積公差のリストに戻ります。

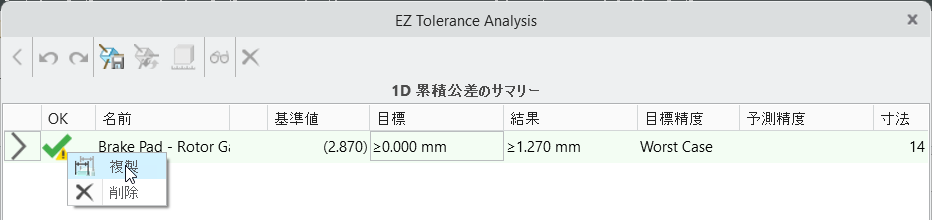

をクリックして、累積公差のリストに戻ります。3. 複製する累積を右クリックします。
4. コンテキストメニューから
「複製」(Duplicate) を選択します。
「複製」(Duplicate) を選択します。
選択した累積のコピーが作成され、リストに追加されます。
5.
をクリックして累積の詳細を確認し、必要な変更を行います。
をクリックして累積の詳細を確認し、必要な変更を行います。 | 複製された累積は、元の累積と寸法を共有します。一方の累積で公差を変更すると、他方の累積にも同じ変更が反映されます。累積が形体と寸法を共有する方法の詳細については、累積の追加を参照してください。 |
