スワーフ仕上げの HSM パラメータ
次のパラメータは、スワーフ仕上げの HSM NC シーケンスに固有のパラメータです。これらのパラメータは、パラメータ設定時のブランチ名に対応した見出しの下にリストされています。
すべての NC シーケンスタイプに使用できる共通の製造パラメータについては、NC シーケンスの共通パラメータを参照してください。
カット深さと許容

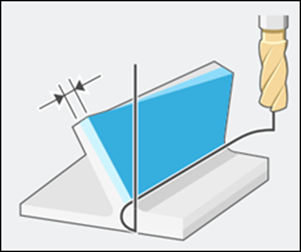

• スワーフ残り代 (ID: SWARF_STOCK_ALLOW)
最終カット後にスワーフ参照サーフェス上に残る素材の量を定義します。

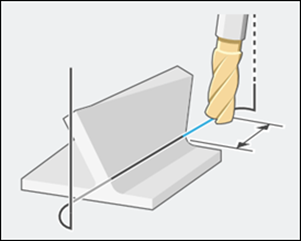

• オーバートラベル開始距離 (ID: オーバートラベル開始)
ツールパスの先頭に距離を自動的に追加します。

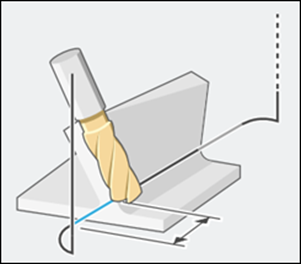

• オーバートラベル終了距離 (ID: オーバートラベル終了)
ツールパスの末尾に距離を自動的に追加します。
カットモーション

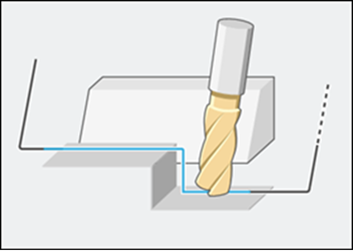

• フロアツールパスストラテジー (ID: FLOOR_TOOLPATH_STRATEGY)
フロアサーフェスに基づくツールパス作成ストラテジーを指定します。次の値を指定できます。
◦ 「フロア上」(ON_FLOOR) - ツールパスを常にフロアサーフェスを基準に作成します。
◦ 「スワーフ上およびフロア上」(ON_SWARF_AND_FLOOR) - スワーフサーフェスとフロアサーフェスの交差にツールパスを作成します。
交差が存在しない場合、ツールパスはスワーフサーフェスの下部エッジに作成されます。
• 複数カットのストラテジー (ID: MULTI_CUT_STRATEGY)
カット深さオプションを指定します。次のオプションがあります。

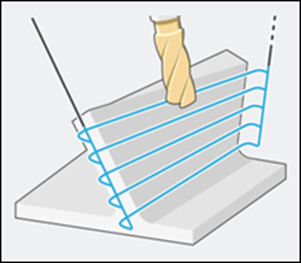

◦ 「最大ステップ深さ使用」(BY_MAX_STEP_DEPTH) - スワーフカットの「最大ステップ深さ」(Maximum step depth) パラメータ値を考慮します。
◦ 「カット数使用」(BY_NUMBER_CUTS) - スワーフカットの「カット数」(Number of cuts) パラメータ値を考慮します。
• 複数カットのパターン (ID: MULTI_CUT_PATTERN)
ガイドカーブに基づいてカットを生成するためのオプションを指定します。次のオプションがあります。

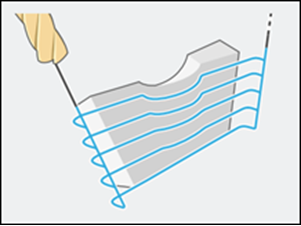

◦ 「モーフィング」(MORPH) - 上部ガイドカーブと下部ガイドカーブの間にブレンドカットを作成します。

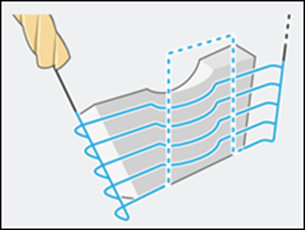

◦ 「上部からのオフセット」(OFFSET_FROM_TOP) - 上部ガイドカーブに平行なカットを作成します。

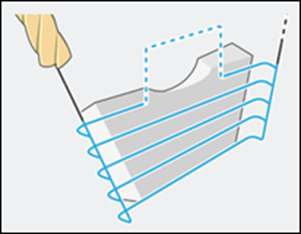

◦ 「下部からのオフセット」(OFFSET_FROM_BOTTOM) - 下部ガイドカーブに平行なカットを作成します。
◦ 「最も長い接触線と整列」(ALIGN_WITH_LONGEST_CONTACT_LINE) - 領域を完全にカバーするために、最も長いガイドカーブに平行なカットを作成します。
• 複数パスの順序 (ID: MULTI_PASS_ORDERS)
複数パスの順序を指定します。次のオプションがあります。

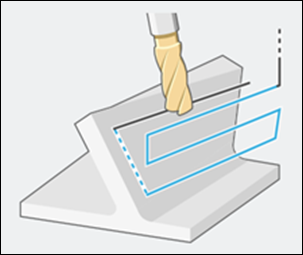

◦ 「カット使用」(BY_CUTS) - 先にすべてのカットを加工してから、内側パスに移動します。

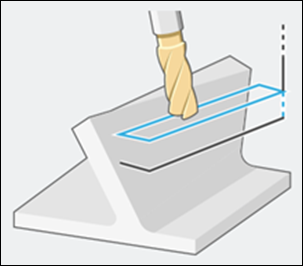

◦ 「パス使用」(BY_PASSES) - 先にすべてのパスを加工してから、次のカットに移動します。
マシン設定

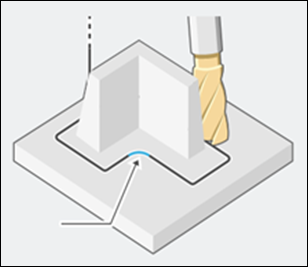

• 内側コーナー半径 (ID: INNER_CORNER_RADIUS)
内側コーナーのラウンドを制御するフィレットサイズを設定します。

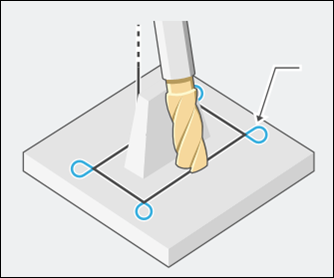

• 外側ループ半径 (ID: OUTER_LOOP_RADIUS)
外側コーナーでループの作成を制御する円弧のサイズを設定します。
• 外側コーナータイプ (ID: OUTER_CORNER_TYPE)
外側コーナーを処理するオプションを指定します。次のオプションがあります。

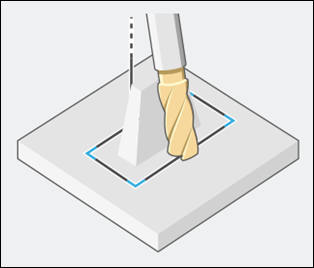

◦ 「鋭いコーナー」(SHARP_CORNER) - すべての外側コーナーの鋭さを維持します。

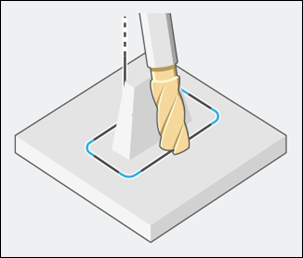

◦ 「回転」(ROLL_AROUND) - すべての外側コーナーで工具を回転させて、鋭さを除去します。
◦ 「ループ」(LOOP) - 直線セグメントを延長し、円弧と接続してループを形成することで、外側コーナーを作成します。「外側ループ半径」(Outer loop radius) パラメータ値を考慮します。
